Cara Penyambungan Pipa Tembaga AC – Pipa tembaga menjadi salah satu komponen penting dalam sistem AC karena menghubungkan unit indoor dengan unit outdoor. Pipa ini membawa refrigeran sehingga kondisi sambungan harus benar-benar diperhatikan Kesalahan saat melakukan penyambungan pipa tembaga AC dapat menimbulkan berbagai masalah, mulai dari kebocoran refrigeran, AC kurang dingin, hingga penurunan kinerja sistem. Karena itu, proses penyambungan membutuhkan alat dan teknik yang sesuai
Penyambungan juga tidak cukup hanya dengan menyatukan dua ujung pipa. Teknisi perlu memastikan ukuran pipa sesuai, permukaan sambungan bersih, serta sambungan mampu menahan tekanan refrigeran. Lalu, bagaimana cara menyambung pipa tembaga AC yang benar? Yuk simak!
Jenis Penyambungan Pipa Tembaga Pada AC
Sebelum beranjak mempelajari cara penyambungan pipa tembaga AC dengan tepat, terdapat beberapa metode penyambungan perlu untuk diketahui yang umum digunakan dalam instalasi AC. Masing-masing teknik memiliki karakteristik dan keunggulan tersendiri. Berikut adalah penjelasan lengkap mengenai jenis-jenis penyambungan.
1. Penyambungan Flaring
Metode ini menggunakan teknik pelebaran ujung pipa. Selanjutnya, sambungan dibuat dengan menggunakan fitting khusus. Teknik ini cocok untuk pipa berdiameter kecil hingga menengah.

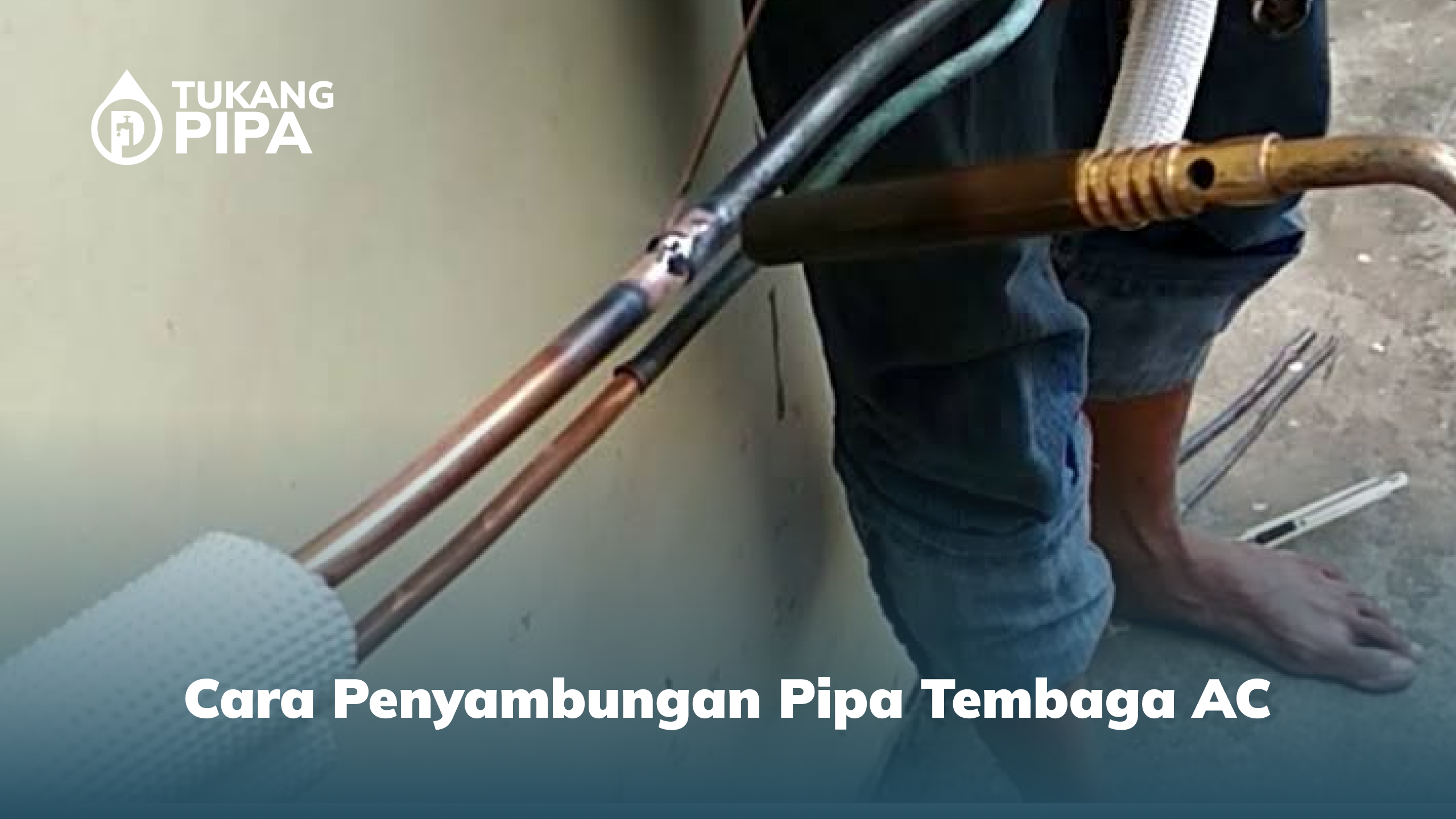

2. Penyambungan Brazing
Proses ini menggunakan bahan pengisi logam dengan titik leleh tinggi. Kemudian, sambungan dibuat dengan pemanasan menggunakan torch. Metode ini memberikan kekuatan sambungan yang sangat baik.
3. Penyambungan Soldering
Teknik ini menggunakan timah sebagai bahan pengisi. Lalu, proses penggabungan dilakukan pada suhu yang lebih rendah. Metode ini mudah dilakukan tetapi kekuatan sambungan terbatas.
4. Penyambungan Compression Fitting
Sistem ini menggunakan fitting yang ditekan secara mekanis. Selain itu, tidak memerlukan proses pemanasan sama sekali. Metode ini praktis namun biaya lebih tinggi.
5. Penyambungan Push-fit
Teknik modern yang menggunakan sistem dorong dan kunci. Kemudian, sambungan terbentuk secara otomatis tanpa alat khusus. Metode ini sangat mudah tetapi memerlukan komponen berkualitas tinggi.
Cara Penyambungan Pipa Tembaga AC
Setelah menentukan metode sambungan, proses pemasangan perlu dilakukan secara bertahap. Ketelitian pada setiap tahap membantu mengurangi risiko kebocoran dan masalah pada sistem AC
1. Tentukan Ukuran Pipa yang Sesuai
Periksa ukuran pipa tembaga berdasarkan kapasitas dan spesifikasi AC. Jangan memilih ukuran hanya berdasarkan perkiraan karena setiap unit AC dapat menggunakan ukuran pipa yang berbeda. Gunakan pipa yang sesuai dengan rekomendasi produsen. Ukuran yang tidak tepat dapat memengaruhi aliran refrigeran dan kinerja sistem pendingin
2. Potong Pipa dengan Rapi
Gunakan pipe cutter untuk memotong pipa tembaga. Hindari menggunakan alat potong yang dapat membuat ujung pipa penyok atau menghasilkan potongan tidak rata. Setelah memotong, bersihkan bagian dalam dan luar pipa dari serpihan atau burr. Sisa material dapat mengganggu proses penyambungan dan berpotensi masuk ke sistem refrigerasi
3. Bersihkan Bagian yang Akan Disambung
Pastikan permukaan pipa dan fitting dalam kondisi bersih sebelum melakukan penyambungan. Debu, minyak, serpihan tembaga, atau kotoran lain dapat mengurangi kualitas sambungan. Gunakan metode pembersihan yang sesuai dengan prosedur instalasi. Jangan memasukkan benda asing ke dalam jalur pipa karena kebersihan sistem refrigerasi sangat penting
4. Bentuk Ujung Pipa
Jika menggunakan sambungan flare, masukkan flare nut terlebih dahulu sebelum membentuk ujung pipa. Setelah itu, gunakan flaring tool untuk membuat bentuk flare dengan ukuran yang sesuai. Pastikan permukaan flare terbentuk merata dan tidak memiliki retakan. Bentuk yang tidak sempurna dapat membuat sambungan kurang rapat sehingga refrigeran berpotensi keluar
5. Hubungkan Kedua Bagian Pipa
Tempatkan ujung pipa pada posisi yang tepat kemudian kencangkan sambungan menggunakan alat yang sesuai. Jangan memaksakan sambungan jika posisi pipa belum sejajar. Pada sambungan flare, gunakan torsi sesuai spesifikasi produsen. Pengencangan yang terlalu longgar dapat menyebabkan kebocoran, sedangkan pengencangan berlebihan dapat merusak flare atau ulir
6. Lakukan Pengujian Kebocoran
Setelah penyambungan selesai, lakukan pemeriksaan kebocoran sebelum sistem digunakan. Teknisi dapat menggunakan metode pengujian yang sesuai dengan prosedur instalasi AC. Jangan langsung menganggap sambungan aman hanya karena tidak terlihat adanya kebocoran. Sistem refrigerasi bekerja pada tekanan tertentu sehingga pengujian tetap diperlukan
7. Lakukan Vacuum pada Sistem
Proses vacuum membantu mengeluarkan udara dan uap air dari dalam jalur refrigeran sebelum sistem AC dioperasikan. Gunakan vacuum pump dan alat ukur yang sesuai. Teknisi perlu memastikan proses vacuum berjalan sesuai prosedur sebelum membuka jalur refrigeran dan menjalankan unit
Tips agar Sambungan Pipa Tembaga AC Lebih Awet
Kualitas sambungan tidak hanya bergantung pada proses penyatuan pipa. Cara memasang dan merawat jalur pipa juga ikut menentukan ketahanannya
1. Gunakan Pipa dengan Kualitas yang Sesuai
Pilih pipa tembaga yang memang dirancang untuk kebutuhan refrigerasi. Perhatikan ukuran, ketebalan, dan spesifikasi produk sebelum membeli. Jangan mengganti material dengan pipa yang tidak memiliki spesifikasi sesuai sistem AC karena tekanan kerja dan kebutuhan instalasi dapat berbeda.
2. Hindari Tekukan yang Terlalu Tajam
Tekukan yang terlalu tajam dapat mengubah bentuk pipa dan menghambat aliran refrigeran. Gunakan pipe bender ketika instalasi membutuhkan perubahan arah. Buat jalur pipa dengan radius tekukan yang sesuai agar dinding pipa tidak mengalami penyempitan atau kerusakan.
3. Lindungi Pipa dari Kondisi Lingkungan
Gunakan insulasi yang sesuai untuk melindungi pipa dari kondensasi dan perubahan suhu. Pastikan seluruh bagian pipa yang membutuhkan insulasi tertutup dengan baik. Periksa pula bagian luar instalasi secara berkala, terutama jika pipa berada di area yang terkena panas matahari atau kondisi lingkungan yang cukup ekstrem.
4. Gunakan Teknisi Berpengalaman
Penyambungan pipa tembaga AC membutuhkan ketelitian dan peralatan khusus. Kesalahan kecil dapat menyebabkan kebocoran refrigeran atau membuat AC tidak bekerja secara optimal. Jika belum memiliki peralatan dan pengalaman yang memadai, gunakan jasa teknisi AC yang memahami proses flaring, brazing, pressure testing, dan vacuum sistem.
Baca Juga: Tukang Pipa Surabaya Berpengalaman 10 Tahun
Pilih layanan instalasi pipa profesional untuk memastikan sistem perpipaan bekerja secara optimal dalam jangka panjang. Kami siap memberikan layanan tukang pipa meliputi konsultasi, rekomendasi, dan pengerjaan berkualitas sesuai kebutuhan Anda. Hubungi kami sekarang melalui tombol di bawah untuk memulai konsultasi.
Kesimpulan
Cara Penyambungan pipa tembaga AC merupakan proses yang memerlukan ketelitian dan keterampilan khusus. Pemilihan metode yang tepat akan menentukan kualitas dan daya tahan sistem pendingin. Persiapan yang matang menjadi kunci keberhasilan dalam setiap tahapan pekerjaan.
