Drat Pipa — Sistem perpipaan modern sangat bergantung pada sambungan ulir yang tepat dan presisi. Namun, banyak teknisi pemula kesulitan membedakan berbagai standar ulir yang ada.
Drat pipa merupakan komponen krusial yang menentukan kekuatan dan kekedapan sambungan sistem. Oleh karena itu, memahami perbedaan BSPT dan NPT sangat penting sebelum instalasi. Kesalahan memilih jenis ulir dapat menyebabkan kebocoran serius pada sistem.
Di pasaran Indonesia, kedua jenis drat pipa ini sama-sama tersedia dan sering digunakan. Kemudian, banyak orang mengira keduanya dapat saling dipertukarkan dengan bebas. Akibatnya, kebocoran terjadi karena ketidakcocokan standar ulir yang berbeda sekali.

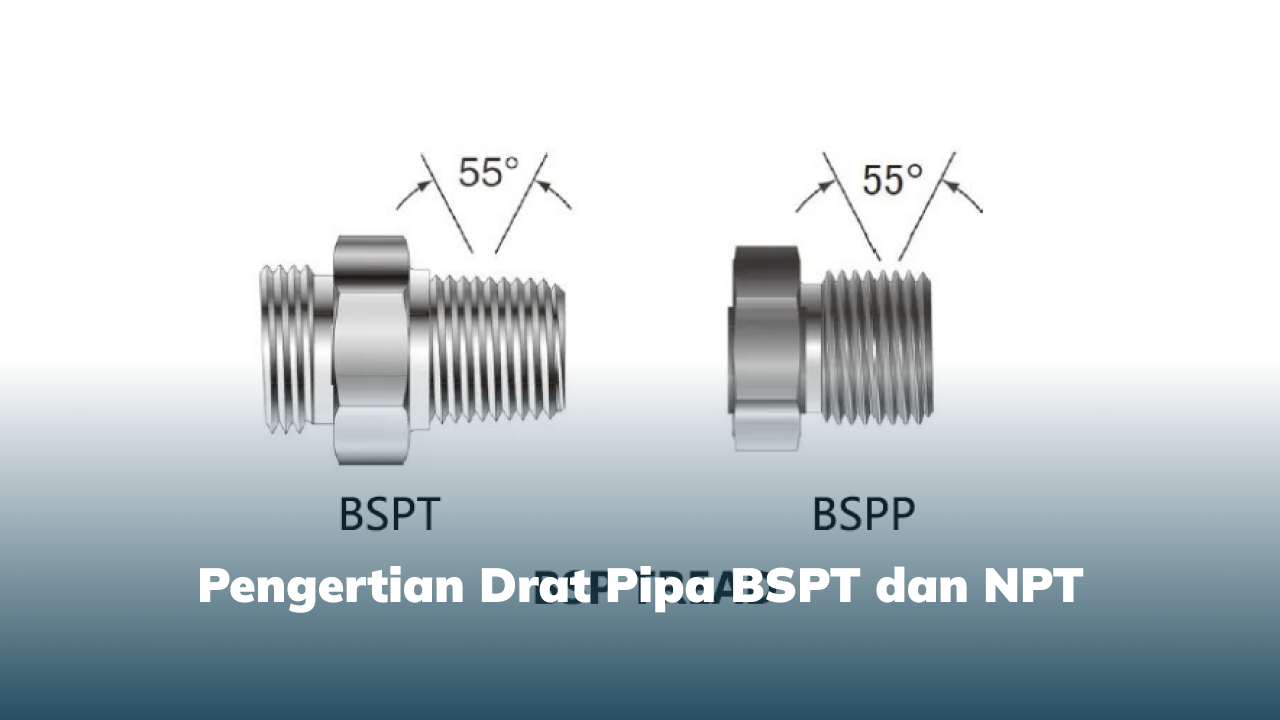

Pengertian Drat Pipa BSPT dan NPT
BSPT: British Standard Pipe Taper
BSPT adalah standar ulir pipa yang berasal dari Inggris. Huruf “T” menunjukkan bentuk ulir yang meruncing atau taper. Diameter ulir akan mengecil dari pangkal ke ujung saat dipasang. Standar ini banyak digunakan di Eropa dan negara Persemakmuran.
NPT: National Pipe Taper
NPT merupakan standar ulir pipa yang dikembangkan di Amerika Serikat. Standar ini dibuat oleh American National Standards Institute atau ANSI. NPT menjadi standar utama di Amerika Utara dan beberapa negara lain. Meski sekilas mirip BSPT, karakter ulirnya berbeda.
Fungsi Ulir Taper pada Sambungan Pipa
Ulir taper berfungsi menciptakan sambungan pipa yang rapat. Saat dikencangkan, celah antar ulir akan semakin menyempit. Hal ini membantu mencegah kebocoran air atau fluida. Penggunaan seal tape membuat sambungan semakin kedap.
Penggunaan Simbol dan Penandaan Standar
Komponen dengan ulir BSPT biasanya diberi tanda “R” atau “PT”. Sementara itu, ulir NPT ditandai jelas dengan tulisan “NPT”. Penandaan ini penting untuk memastikan kecocokan sambungan. Membaca spesifikasi produk dapat mencegah kesalahan pembelian.
Sejarah Perkembangan Kedua Standar
BSPT berkembang sejak era industri Inggris pada abad ke-19. NPT muncul sebagai standar nasional Amerika untuk kebutuhan industrinya. Keduanya berkembang secara terpisah dengan spesifikasi berbeda. Hingga kini, kedua standar masih digunakan secara luas di dunia.

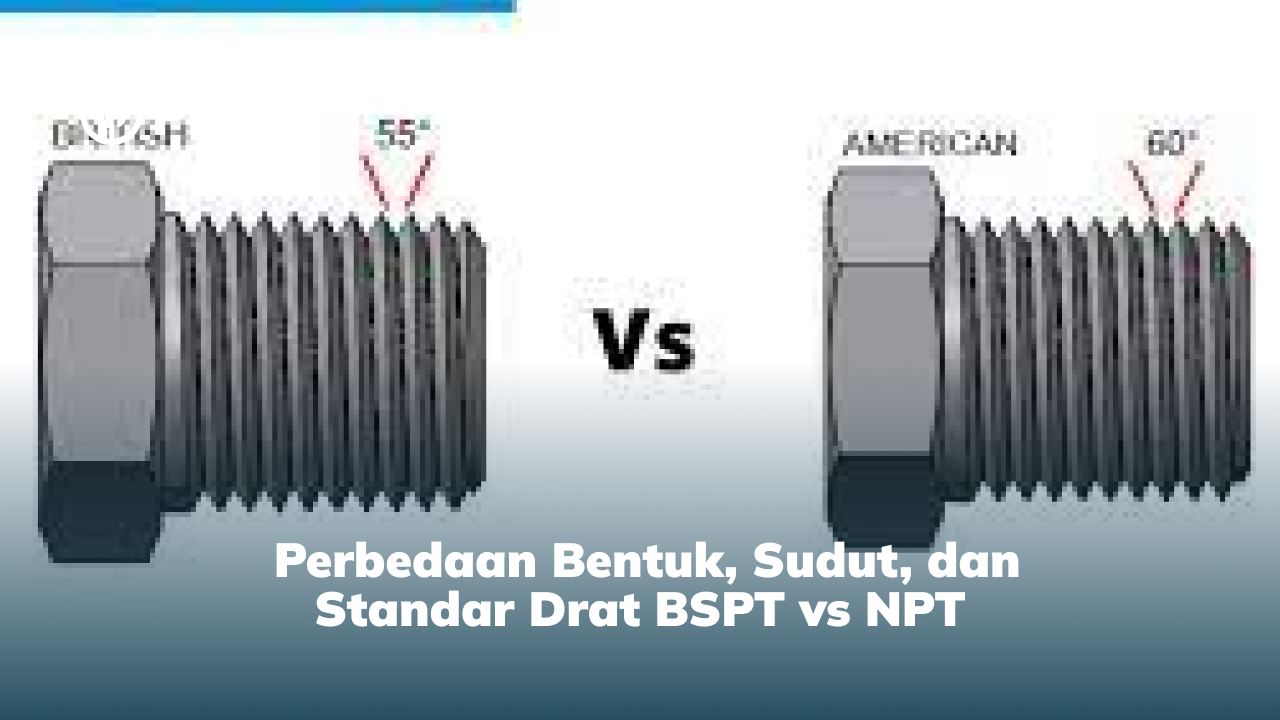

Perbedaan Bentuk, Sudut, dan Standar Drat Pipa BSPT vs NPT
Perbedaan Sudut Ulir
Sudut ulir BSPT adalah 55 derajat sesuai standar Inggris. NPT memiliki sudut ulir 60 derajat berdasarkan standar Amerika. Perbedaan sudut ini membuat keduanya tidak saling cocok. Jika dipaksakan, sambungan bisa bocor atau rusak.
Jumlah Ulir per Inci
BSPT dan NPT memiliki jumlah ulir per inci yang berbeda. Jarak antar ulir atau pitch tidak selalu sama meski ukurannya terlihat serupa. Akibatnya, ulir tidak bisa menyatu dengan sempurna. Oleh karena itu, standar harus disesuaikan sejak awal.

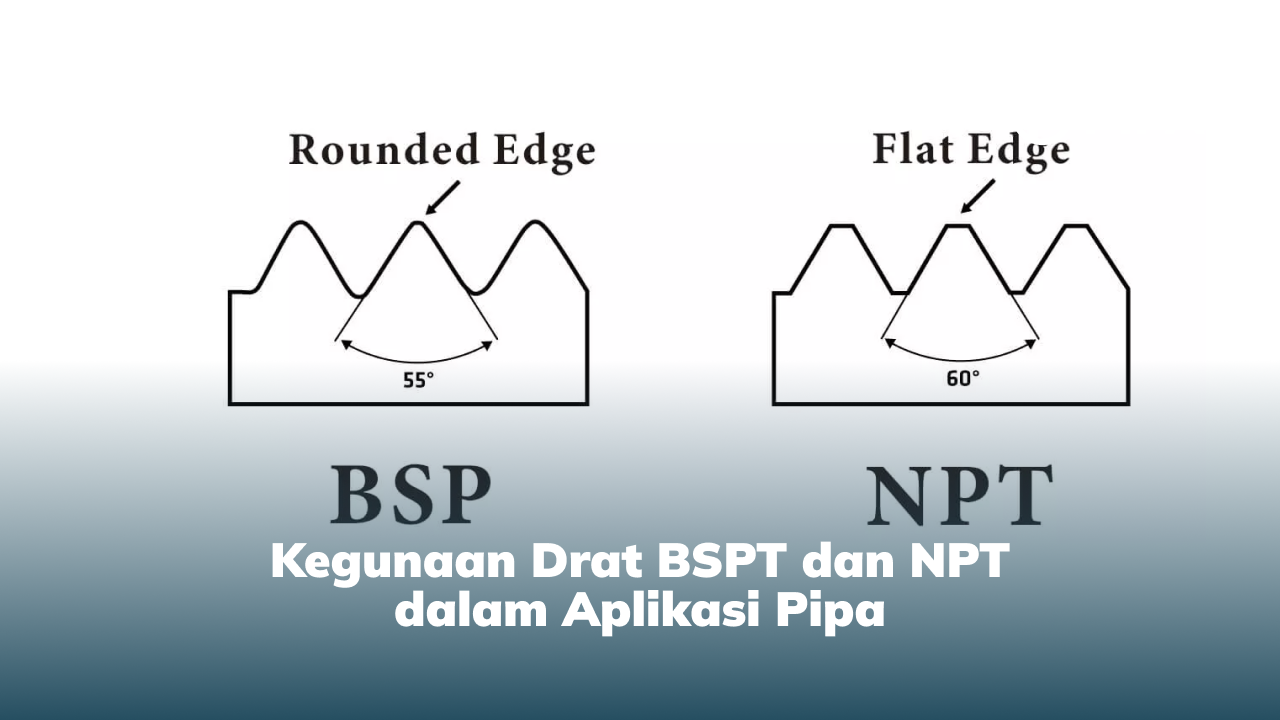

Bentuk Puncak dan Lembah Ulir
Profil ulir BSPT cenderung lebih membulat di bagian puncak dan lembah. Sebaliknya, ulir NPT terlihat lebih tajam dan tegas. Perbedaan bentuk ini memengaruhi area kontak sambungan. Sambungan silang berisiko tinggi menyebabkan kebocoran.
Standar Toleransi Manufaktur
BSPT mengikuti standar ISO 7-1 dalam toleransi pembuatannya. NPT mengacu pada ANSI B1.20.1 dengan spesifikasi berbeda. Perbedaan toleransi memengaruhi tingkat presisi sambungan. Menggunakan komponen satu standar sangat disarankan.
Tabel Ukuran dan Dimensi
Ukuran BSPT dan NPT sama-sama menggunakan satuan imperial. Namun, konvensi ukuran keduanya tidak selalu sama. Ukuran nominal tidak selalu mencerminkan dimensi sebenarnya. Oleh karena itu, tabel referensi resmi sangat penting digunakan.
Kegunaan Drat Pipa BSPT dan NPT dalam Aplikasi
Aplikasi BSPT di Sistem Hidrolik Eropa
Banyak sistem hidrolik Eropa menggunakan standar BSPT. Mesin industri dari Inggris dan Jerman umumnya memakai ulir ini. Sistem pneumatik juga sering menggunakan BSPT. Hal ini membuat BSPT cukup umum di sektor industri Indonesia.
Penggunaan NPT pada Peralatan Amerika
Peralatan buatan Amerika biasanya menggunakan ulir NPT. Sistem HVAC, kompresor, dan pompa sering memakai standar ini. Teknisi perlu menyediakan fitting NPT untuk perawatan alat tersebut. NPT juga banyak dipakai di industri minyak dan gas Amerika.
Industri Otomotif dan Standar Ulir
Industri otomotif menggunakan standar ulir yang beragam. Kendaraan Eropa cenderung menggunakan BSPT. Mobil Amerika dan Jepang lebih sering memakai NPT atau metrik. Bengkel modern harus siap menangani semua standar ini.
Sistem Perpipaan Rumah Tangga di Indonesia
Perpipaan rumah di Indonesia umumnya menggunakan BSPT. Standar ini merupakan warisan sistem konstruksi kolonial Inggris. Toko bangunan lokal lebih banyak menjual fitting BSPT. Tukang lokal pun lebih familiar dengan standar ini.
Industri Minyak dan Gas
Industri migas menggunakan standar yang sangat ketat. Ulir yang digunakan bisa berbasis BSPT atau NPT tergantung proyek. Pencampuran standar dalam satu sistem tidak diperbolehkan. Ketelitian tinggi sangat diperlukan dalam pemilihan komponen.
Membutuhkan instalasi pipa yang tepat dan aman, semestinya dilekukan oleh tenaga profesional. Oleh karena itu, Jika butuh jasa tukang pipa untuk dibantu instalasi yang tepat dan hasil maksimal bisa menghubungi WhatsApp berikut.
Kesimpulan
Memahami perbedaan drat pipa BSPT dan NPT adalah pengetahuan fundamental dalam perpipaan. Kedua standar memiliki sudut ulir, pitch, dan toleransi yang berbeda signifikan. Oleh karena itu, keduanya tidak dapat dipertukarkan meskipun ukuran nominal terlihat sama.
