Pengukuran Diameter dalam Sebuah Pipa menggunakan?

Dalam dunia konstruksi maupun permesinan, pengukuran diameter dalam sebuah pipa menggunakan alat yang tepat sangat penting. Hal ini dilakukan agar sambungan pipa rapi, aliran fluida lancar, dan perhitungan sesuai standar. Jika salah ukur, bukan hanya pekerjaan jadi kurang presisi, tetapi juga bisa menimbulkan masalah teknis. Artikel ini bertujuan memberikan informasi praktis dan mudah dipahami tentang cara mengukur diameter pipa dengan benar.

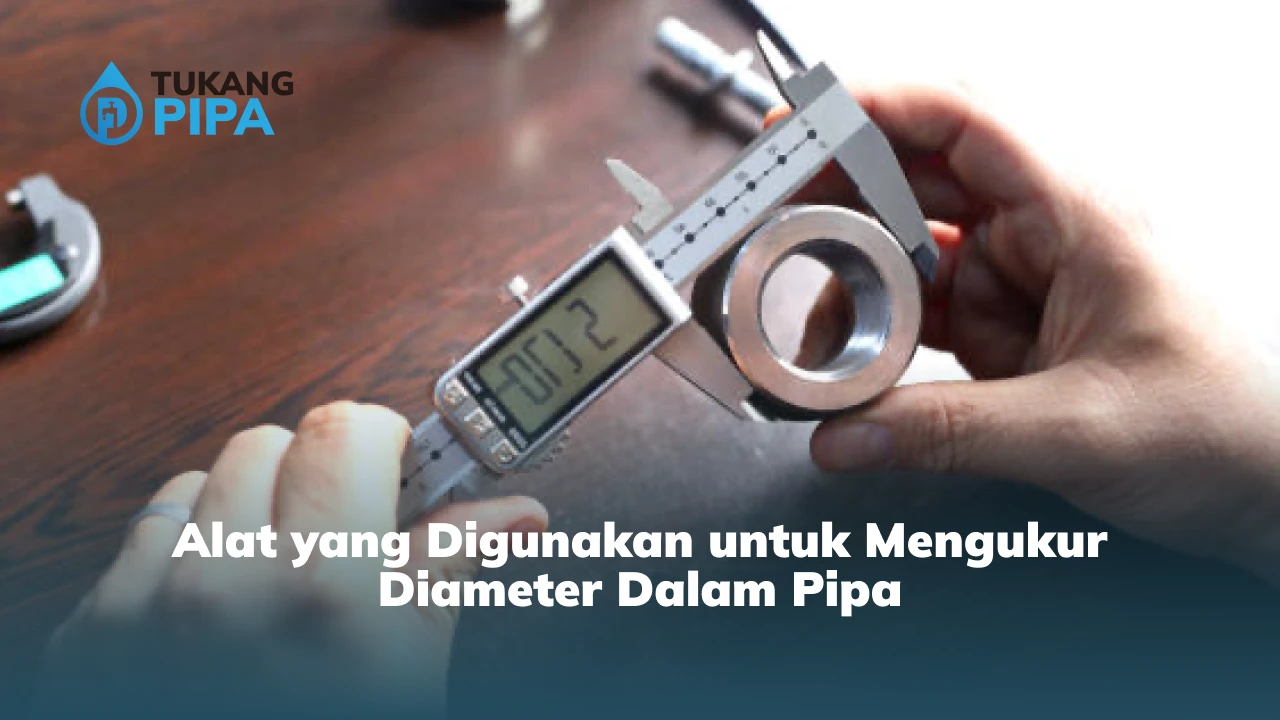

Alat yang Digunakan untuk Mengukur Diameter Dalam Pipa

Untuk bisa mengukur diameter pipa dengan tepat, kamu perlu menggunakan alat khusus. Beberapa alat ini mudah ditemukan di pasaran dan relatif sederhana penggunaannya. Alat yang digunakan untuk mengukur diameter dalam pipa disebut inside micrometer (mikrometer dalam) atau bisa juga menggunakan vernier caliper (jangka sorong) dengan fungsi khusus untuk pengukuran diameter dalam.

Berikut beberapa alat yang umum dipakai:

1. Jangka Sorong (Vernier Caliper)

   • Memiliki rahang bagian dalam yang berfungsi khusus untuk mengukur diameter dalam pipa.

   • Cocok untuk pengukuran yang cepat dengan tingkat ketelitian cukup baik (biasanya 0,02 mm).

2. Mikrometer Dalam (Inside Micrometer)

   • Digunakan untuk mengukur diameter dalam dengan tingkat ketelitian yang lebih tinggi dibanding jangka sorong.

   • Tersedia dalam berbagai ukuran sesuai rentang diameter pipa yang ingin diukur.

3. Telescoping Gauge + Mikrometer Luar

   • Telescoping gauge dimasukkan ke dalam pipa untuk menyalin ukuran diameter dalam.

   • Hasilnya kemudian diukur menggunakan mikrometer luar.

   • Alat ini lebih cocok untuk pipa dengan ukuran besar.

4. Bore Gauge (Dial Bore Gauge)

   • Sangat presisi untuk mengukur diameter dalam, khususnya jika diperlukan pengukuran tingkat ketirusan atau keausan pipa.

   • Biasanya dilengkapi dengan dial indicator untuk membaca hasil secara detail.

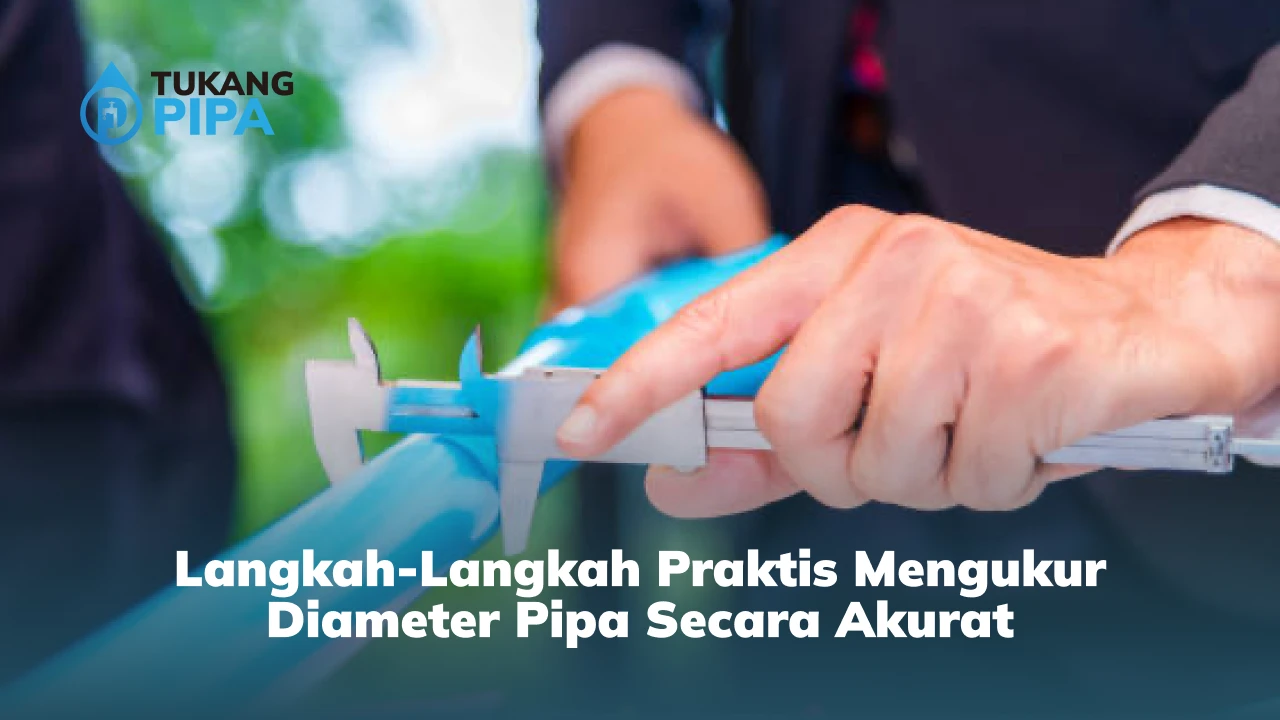

Langkah-Langkah Praktis Mengukur Diameter Pipa Secara Akurat

Mengukur diameter pipa tidaklah sulit jika dilakukan dengan metode yang benar. Berikut langkah-langkah sederhana yang bisa kamu ikuti. ara ini bisa dilakukan dengan beberapa alat, tergantung tingkat ketelitian yang kamu butuhkan.

1. Persiapan Alat

Sebelum mulai, pastikan kamu menyiapkan alat ukur yang sesuai:

• Jangka sorong: untuk pengukuran cepat.

• Mikrometer dalam: untuk hasil presisi.

• Bore gauge: untuk mengecek ketirusan atau keausan pipa.

Bersihkan juga permukaan pipa agar tidak ada debu atau kerak yang mengganggu hasil pengukuran.

2. Pengukuran Diameter Luar Pipa

Jika kamu ingin tahu diameter luar pipa:

1. Jepitkan rahang luar jangka sorong atau mikrometer pada bagian luar pipa.

2. Pastikan posisi alat tegak lurus terhadap sumbu pipa.

3. Kencangkan sedikit sampai alat menempel pas, tapi jangan ditekan terlalu kuat.

4. Baca hasil pengukuran pada skala vernier atau digital.

3. Pengukuran Diameter Dalam Pipa

Untuk mengetahui diameter dalam pipa:

1. Masukkan rahang dalam jangka sorong atau probe mikrometer ke dalam pipa.

2. Rentangkan alat sampai menyentuh dinding dalam pipa.

3. Pastikan posisi alat tetap lurus, tidak miring.

4. Kunci posisi lalu baca hasil ukur.

   • Jika menggunakan bore gauge, gerakkan sedikit alat ke kanan–kiri hingga jarum dial menunjukkan titik minimum (itulah ukuran sebenarnya).

4. Lakukan Pengukuran di Beberapa Titik

• Ukur di bagian ujung pipa dan juga di tengah pipa.

• Ambil minimal tiga titik berbeda dengan arah yang berbeda (atas–bawah, kanan–kiri, diagonal).

• Hal ini penting karena pipa bisa saja tidak bulat sempurna atau mengalami keausan.

5. Catat dan Bandingkan Hasil

• Tuliskan semua hasil pengukuran.

• Hitung nilai rata-rata jika ada perbedaan kecil.

• Jika perbedaan cukup besar, kemungkinan pipa mengalami deformasi atau aus.

Kesalahan Umum Saat Pengukuran dan Cara Menghindarinya

Saat melakukan pengukuran diameter dalam sebuah pipa menggunakan alat, ada beberapa kesalahan yang sering dilakukan. Mengetahui hal ini bisa membantu kamu lebih berhati-hati.

Kesalahan pertama adalah menggunakan alat yang tidak sesuai. Misalnya, memakai penggaris biasa. Akibatnya, hasil pengukuran tidak presisi. Solusinya, gunakan jangka sorong atau micrometer yang memang dirancang khusus.

Kesalahan kedua adalah tidak memperhatikan posisi alat. Jika alat tidak sejajar dengan permukaan pipa, hasilnya bisa lebih kecil atau lebih besar dari ukuran sebenarnya. Untuk menghindarinya, pastikan alat ditempatkan secara lurus.

Kesalahan ketiga adalah terburu-buru membaca hasil pengukuran. Angka yang terbaca bisa salah jika kamu kurang teliti. Oleh karena itu, bacalah skala alat ukur dengan sabar.

Kesalahan keempat adalah tidak mengukur lebih dari satu titik. Padahal, pipa bisa saja memiliki ketidaksempurnaan bentuk. Untuk mencegah masalah, lakukan pengukuran di beberapa bagian.

Dengan menghindari kesalahan ini, kamu bisa mendapatkan hasil yang lebih akurat.

Apabila Kamu membutuhkan bantuan jasa tukang pipa untuk pemasangan atau perbaikan, bisa hubungi link dibawah ini bisa klik link dibawah ini untuk konsultasi!

Kesimpulan

Melakukan pengukuran diameter dalam sebuah pipa menggunakan alat yang tepat adalah hal penting dalam pekerjaan teknis. Kamu bisa memakai jangka sorong, inside micrometer, atau pi tape sesuai kebutuhan. Prosesnya sederhana asalkan kamu mengikuti langkah-langkah dengan benar.

Kesalahan kecil dalam pengukuran bisa berdampak besar. Oleh karena itu, pastikan kamu selalu teliti, memilih alat yang sesuai, dan melakukan pengecekan lebih dari satu kali.
