Alat Untuk Mengukur Diameter Pipa – Mengukur diameter dalam pipa bukan sekadar urusan teknis bagi tukang atau kontraktor. Bagi pemilik rumah, teknisi instalasi air, hingga pelaku usaha konstruksi, mengetahui ukuran diameter dalam pipa sangat penting untuk memastikan aliran air tetap lancar, tekanan stabil, dan sistem perpipaan bekerja optimal. Kesalahan dalam pengukuran bisa berdampak pada kebocoran, pemasangan sambungan yang tidak presisi, hingga kerusakan instalasi.
Lalu, apa saja alat yang tepat untuk mengukur diameter dalam pipa? Artikel ini akan membahasnya secara lengkap, mulai dari fungsi hingga cara penggunaannya, agar Anda tidak salah pilih.

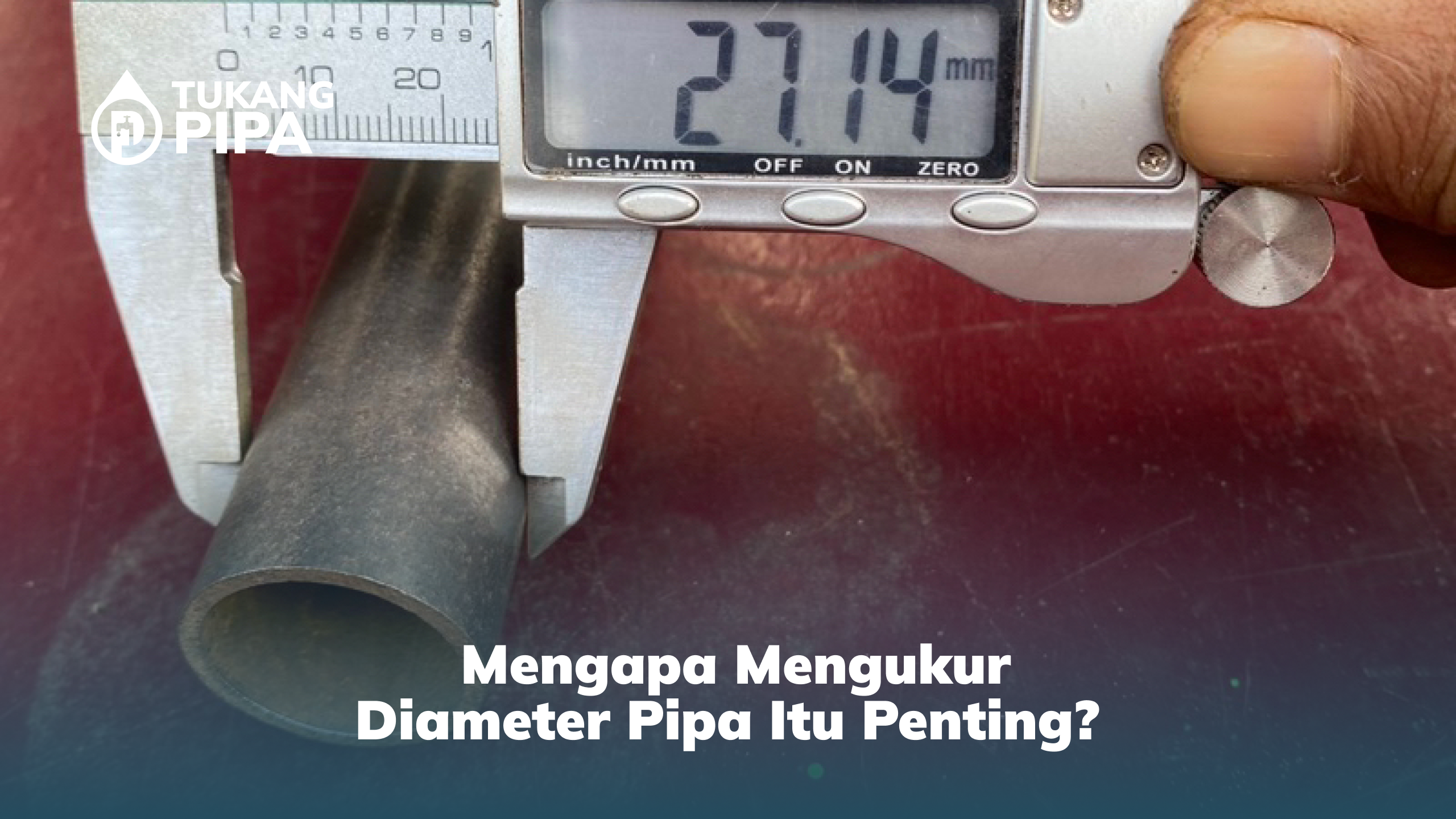

Mengapa Mengukur Diameter Pipa Itu Penting?
Mengukur diameter pipa sering dianggap sepele, padahal langkah ini sangat menentukan kinerja keseluruhan sistem perpipaan. Baik untuk instalasi rumah tangga, proyek bangunan, maupun kebutuhan industri, ukuran diameter yang tepat akan berpengaruh langsung terhadap aliran, tekanan, dan efisiensi penggunaan air atau fluida lainnya.
Berikut penjelasan lengkap kenapa mengukur diameter pipa itu penting.
1. Menentukan Kelancaran Aliran Air
Diameter pipa sangat memengaruhi debit atau volume aliran air. Jika diameter terlalu kecil, aliran bisa tersendat dan tekanan menjadi lemah. Sebaliknya, jika terlalu besar, distribusi bisa kurang efisien dan boros biaya.
Dalam sistem rumah tangga, ukuran pipa yang sesuai membantu memastikan air mengalir lancar ke kamar mandi, dapur, hingga taman tanpa hambatan.
2. Menjaga Stabilitas Tekanan
Tekanan air sangat berkaitan dengan ukuran diameter dalam pipa. Diameter yang tidak sesuai bisa menyebabkan tekanan tidak stabil—kadang terlalu kecil, kadang justru terlalu besar hingga berisiko merusak sambungan.
Dengan pengukuran yang tepat, sistem perpipaan dapat bekerja optimal tanpa membebani pompa atau tangki air.
3. Memastikan Kesesuaian Fitting dan Sambungan
Setiap pipa memiliki ukuran standar tertentu, baik diameter luar maupun diameter dalam. Jika Anda salah mengukur, fitting seperti elbow, tee, atau socket bisa tidak pas.
4. Menghindari Pemborosan Biaya
Salah ukuran berarti harus membeli ulang pipa atau sambungan. Dalam proyek besar, kesalahan ini bisa menyebabkan kerugian signifikan.
Dengan memastikan diameter sudah diukur secara akurat sejak awal, Anda bisa menghemat biaya material, waktu pengerjaan, dan tenaga kerja.
5. Mendukung Perencanaan Sistem yang Tepat
Dalam perencanaan instalasi, diameter pipa digunakan untuk menghitung:
- Kapasitas aliran
- Kebutuhan pompa
- Tekanan distribusi
- Efisiensi energi
Tanpa data diameter yang akurat, perhitungan teknis bisa meleset dan berdampak pada performa sistem secara keseluruhan.
6. Mengidentifikasi Keausan atau Penyempitan
Pada pipa lama, bagian dalam bisa mengalami penumpukan kerak, karat, atau kotoran yang membuat diameter efektif menyempit. Dengan mengukur ulang diameter dalam pipa, Anda bisa mengetahui apakah terjadi penyusutan yang memengaruhi aliran.

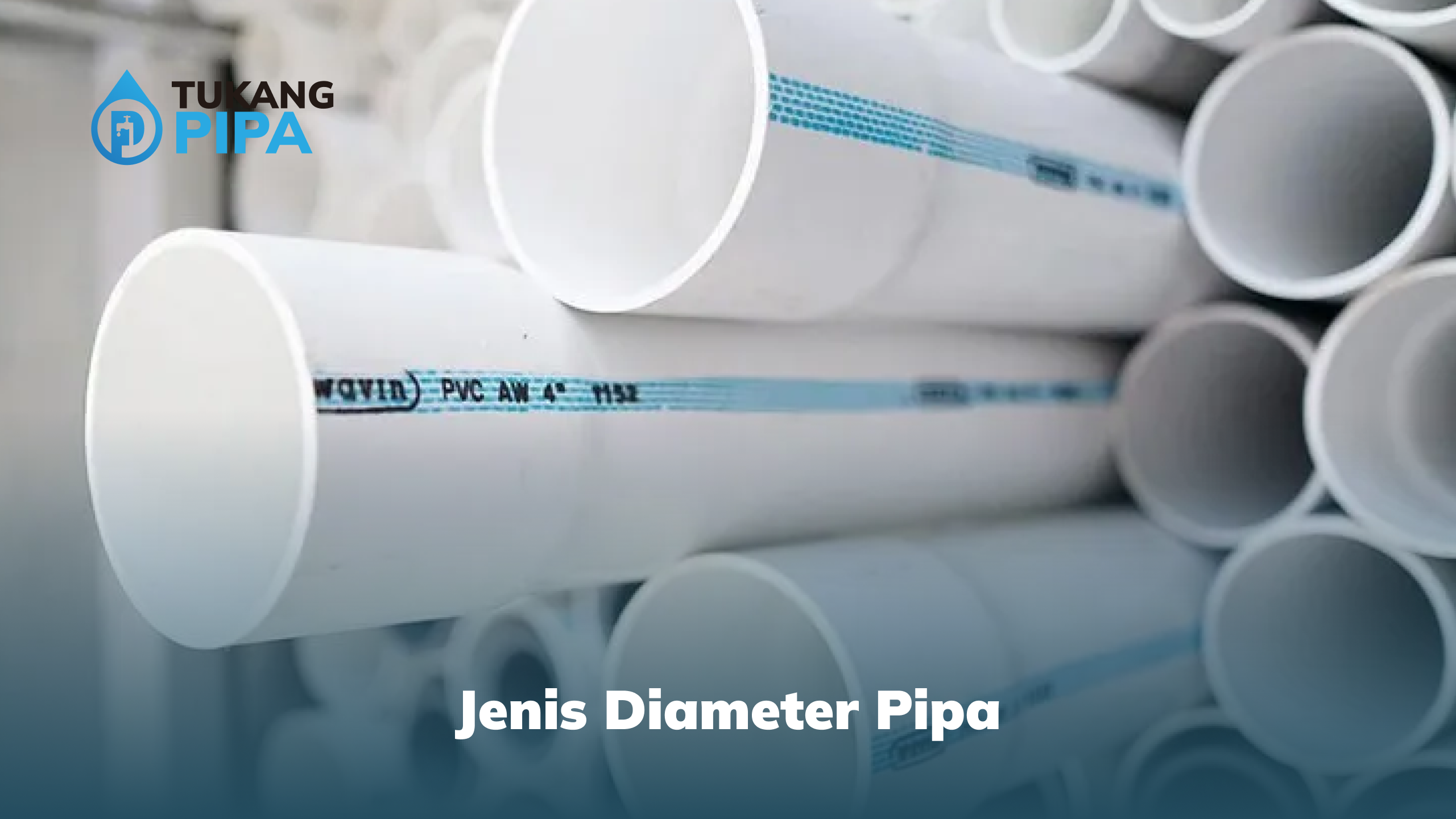

Jenis Diameter Pipa
Dalam sistem perpipaan, diameter pipa tidak hanya satu jenis. Oleh karena itu, pemahaman tentang jenis diameter sangat penting sebelum melakukan instalasi atau pengukuran. Dengan mengetahui perbedaannya, Anda dapat memilih ukuran pipa yang tepat dan menghindari kesalahan sambungan.
1. Diameter Luar (Outer Diameter / OD)
Diameter luar adalah ukuran dari sisi terluar pipa ke sisi terluar lainnya. Biasanya, ukuran ini digunakan untuk menentukan jenis fitting atau sambungan yang sesuai. Selain itu, diameter luar sering dijadikan acuan dalam spesifikasi teknis pipa.
Sebagai contoh, pipa PVC umumnya diklasifikasikan berdasarkan diameter luar. Oleh sebab itu, saat membeli sambungan pipa, Anda perlu mencocokkan ukuran berdasarkan OD.
2. Diameter Dalam (Inner Diameter / ID)
Diameter dalam adalah ukuran ruang bagian dalam pipa yang dilalui oleh fluida seperti air atau gas. Ukuran ini sangat berpengaruh terhadap kapasitas aliran dan tekanan air. Semakin besar diameter dalam, semakin besar debit air yang dapat mengalir.
Selain itu, diameter dalam sering digunakan dalam perhitungan teknis seperti perencanaan distribusi air. Maka dari itu, pengukuran ID harus dilakukan dengan teliti agar sistem perpipaan bekerja optimal.
3. Diameter Nominal (Nominal Pipe Size / NPS)
Diameter nominal adalah ukuran standar yang digunakan sebagai acuan industri. Namun demikian, ukuran nominal tidak selalu sama dengan diameter luar maupun diameter dalam secara persis.
Standar ini biasanya digunakan pada pipa besi atau baja. Oleh karena itu, penting untuk membaca tabel konversi ukuran sebelum menentukan pipa yang akan digunakan.
4. Diameter Efektif
Diameter efektif merujuk pada ukuran aktual yang memengaruhi kapasitas aliran. Biasanya, nilai ini dipengaruhi oleh ketebalan dinding pipa dan material yang digunakan. Dengan demikian, dua pipa dengan diameter luar sama bisa memiliki diameter dalam berbeda.

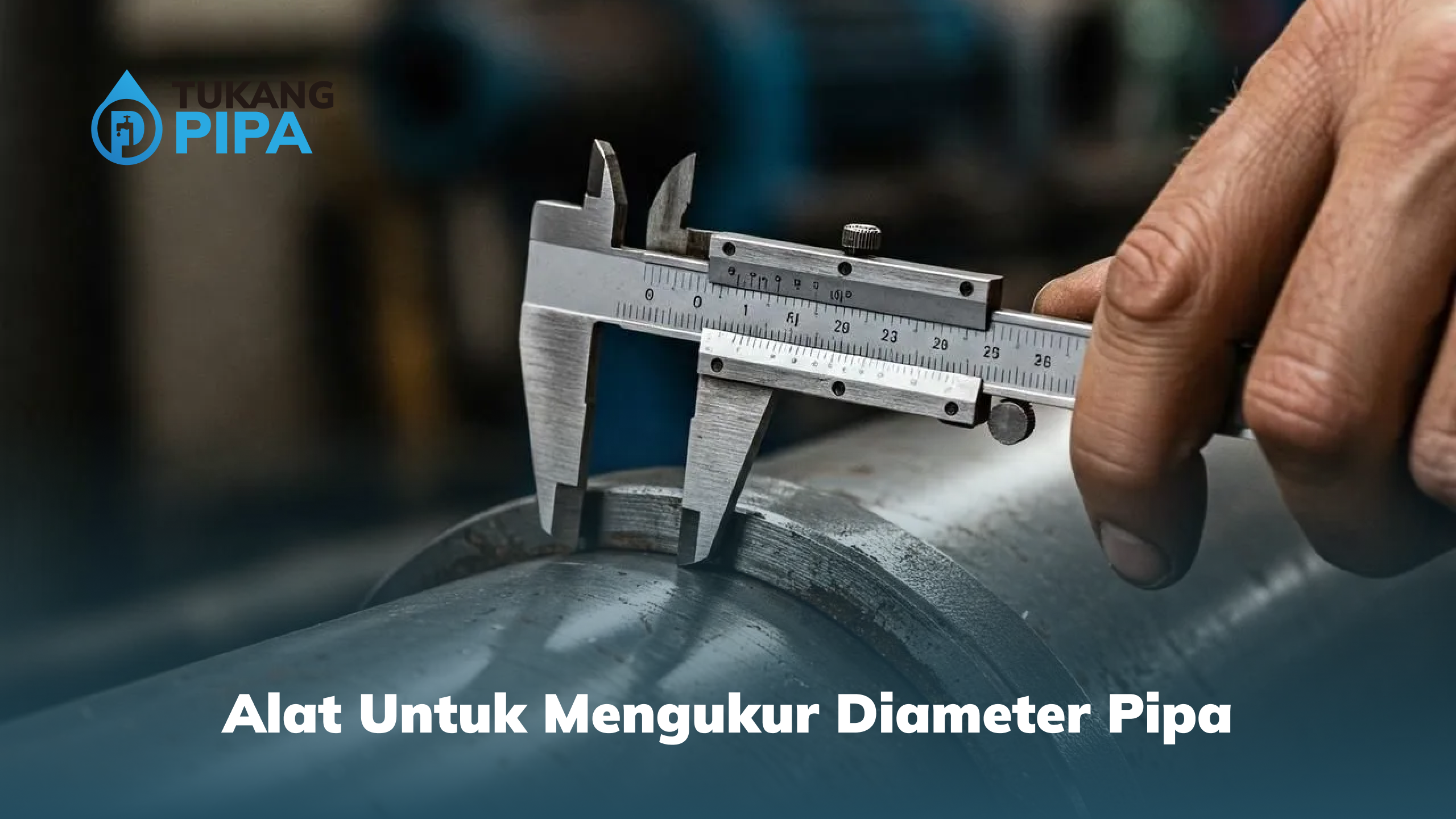

Alat Untuk Mengukur Diameter Pipa
Dalam pekerjaan instalasi air maupun proyek konstruksi, penggunaan Alat Untuk Mengukur Diameter Pipa sangat penting agar ukuran yang diperoleh akurat. Tanpa alat yang tepat, sambungan pipa bisa longgar atau terlalu sempit. Akibatnya, kebocoran dan gangguan aliran air dapat terjadi.
Berikut beberapa alat yang umum digunakan untuk mengukur diameter pipa, baik diameter luar maupun diameter dalam:
1. Jangka Sorong (Vernier Caliper)
Jangka sorong adalah alat ukur yang paling sering digunakan. Alat ini mampu mengukur diameter luar, diameter dalam, bahkan kedalaman pipa. Selain itu, tingkat ketelitiannya cukup tinggi, biasanya hingga 0,02 mm.
Untuk diameter luar, rahang besar dijepitkan pada bagian luar pipa. Sementara itu, untuk diameter dalam, digunakan rahang bagian atas yang lebih kecil. Hasil pengukuran akan terbaca pada skala utama dan skala nonius.
2. Mikrometer Sekrup
Mikrometer digunakan untuk pengukuran yang membutuhkan presisi lebih tinggi. Namun, alat ini umumnya hanya digunakan untuk mengukur diameter luar pipa dengan ukuran kecil. Ketelitiannya bisa mencapai 0,01 mm.
Walaupun sangat akurat, mikrometer kurang praktis untuk pipa berukuran besar. Oleh karena itu, penggunaannya lebih umum pada pekerjaan teknis detail.
3. Inside Caliper
Inside caliper dirancang khusus untuk mengukur diameter bagian dalam pipa. Alat ini sering digunakan dalam pekerjaan industri atau proyek skala besar. Setelah pengukuran dilakukan, hasilnya biasanya dibandingkan dengan mistar baja untuk mengetahui angka pastinya.
Alat ini cocok digunakan saat pengukuran diameter dalam menjadi fokus utama.
4. Pita Ukur (Meteran)
Pita ukur bisa digunakan sebagai alternatif sederhana. Biasanya, pita ukur digunakan untuk mengukur keliling pipa terlebih dahulu. Setelah itu, diameter dihitung dengan membagi keliling dengan angka 3,14.
Cara ini memang praktis, tetapi tingkat akurasinya lebih rendah dibandingkan jangka sorong. Oleh sebab itu, metode ini lebih cocok untuk estimasi kasar.
5. Penggaris atau Mistar Baja
Untuk kebutuhan sederhana, penggaris baja dapat digunakan mengukur diameter luar pipa kecil. Namun, hasilnya kurang presisi. Maka dari itu, alat ini jarang digunakan untuk pekerjaan teknis yang membutuhkan ketelitian tinggi.

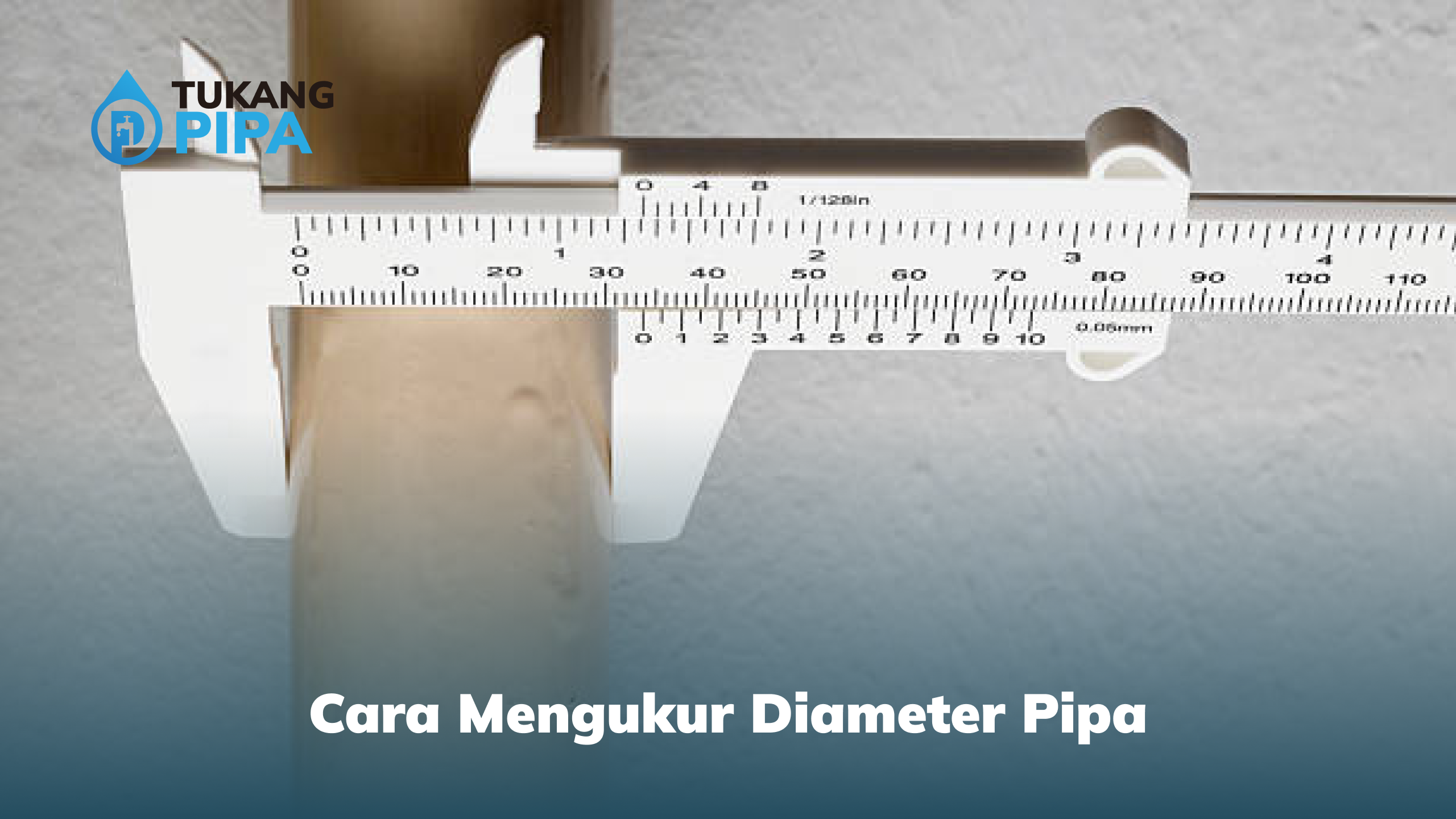

Cara Mengukur Diameter Pipa
Setelah mengetahui alat yang tersedia, langkah berikutnya adalah memahami cara mengukur diameter pipa. Proses ini sebaiknya dilakukan secara teliti agar hasilnya tidak meleset.
Pertama, bersihkan permukaan pipa dari kotoran atau karat. Hal ini penting agar hasil pengukuran tidak terganggu. Kemudian, buka rahang jangka sorong dan tempatkan pada sisi pipa.
Jika mengukur diameter luar, jepit bagian luar pipa secara perlahan. Pastikan posisi alat sejajar agar angka yang ditampilkan akurat. Setelah itu, baca hasil pengukuran pada skala utama dan nonius.
Sebaliknya, jika mengukur diameter dalam, gunakan bagian rahang dalam jangka sorong. Masukkan ujung alat ke dalam pipa, lalu rentangkan hingga menyentuh sisi bagian dalam. Selanjutnya, catat angka yang tertera.
Apabila menggunakan pita ukur, ukur terlebih dahulu keliling pipa. Kemudian, bagi hasil keliling dengan angka 3,14 untuk mendapatkan diameter. Cara ini cocok digunakan jika tidak tersedia alat presisi.
Terakhir, ulangi pengukuran minimal dua kali untuk memastikan hasil konsisten. Dengan demikian, risiko kesalahan dapat diminimalkan.
Jika Anda ingin hasil yang lebih presisi dan pemasangan yang rapi, sebaiknya gunakan Jasa Tukang Pipa profesional dengan klik tombol berikut ini.
Kesimpulan
Mengukur diameter dalam pipa bukanlah hal yang bisa dianggap sepele. Penggunaan alat untuk mengukur diameter pipa yang tepat akan membantu memastikan instalasi berjalan lancar.
