Setiap sistem perpipaan membutuhkan perhitungan yang tepat agar alirannya aman. Karena itu, tekanan maksimal pipa SDR harus dipahami sejak awal. Banyak orang memilih pipa hanya dari ukuran luar. Namun, perhitungan teknis seperti SDR sering diabaikan. Padahal, nilai SDR sangat berpengaruh pada kekuatan pipa. Selain itu, nilai ini menentukan kemampuan pipa menahan tekanan air tinggi.
SDR atau Standard Dimension Ratio digunakan untuk mengukur rasio diameter dan ketebalan pipa. Karena itu, nilai SDR menjadi patokan penting dalam perencanaan pipa. Nilai ini membantu kontraktor memilih pipa yang tepat untuk instalasi tertentu. Selain itu, pemahaman SDR akan membantu mencegah kebocoran dan kerusakan sistem.

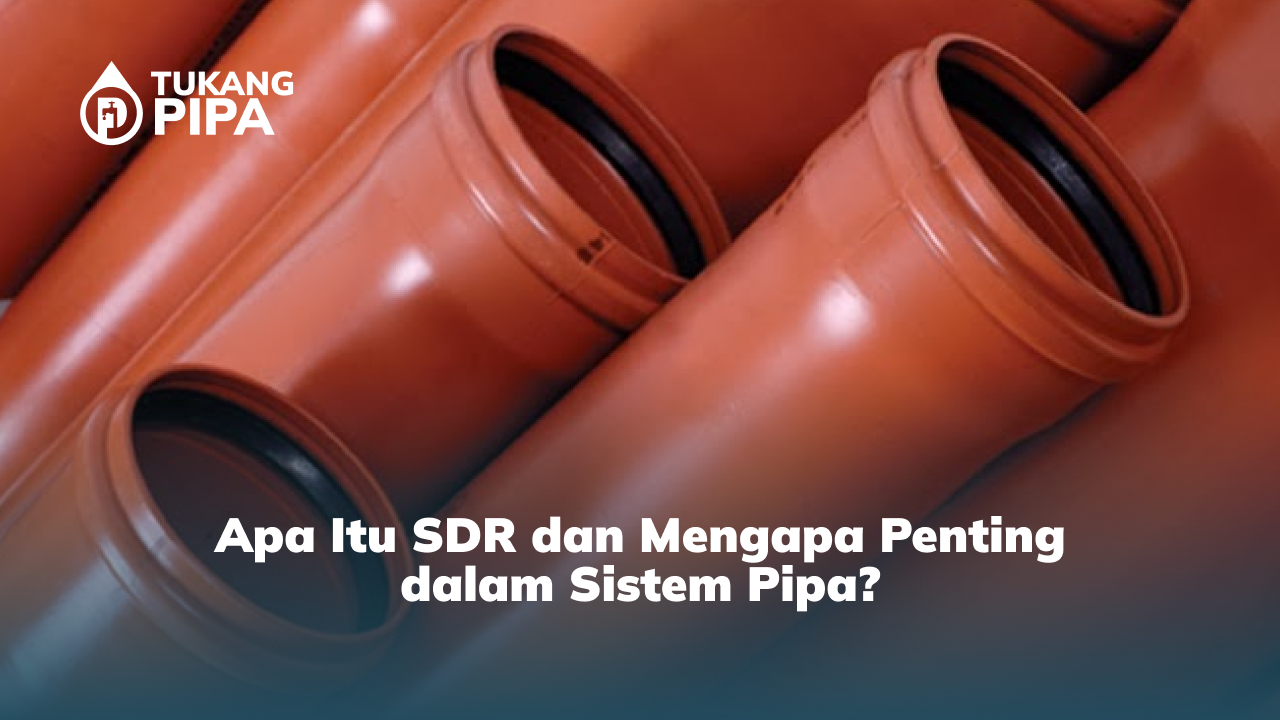

Apa Itu SDR dan Mengapa Penting dalam Sistem Pipa?
SDR, atau Standard Dimension Ratio, adalah rasio antara diameter luar pipa dengan ketebalan dinding pipa. Nilai SDR menunjukkan seberapa tebal dinding pipa dibandingkan dengan ukurannya; semakin kecil nilai SDR, dinding pipa semakin tebal dan mampu menahan tekanan lebih tinggi, sedangkan SDR besar menandakan dinding pipa lebih tipis dengan kapasitas tekanan lebih rendah. Konsep ini penting dalam perancangan sistem perpipaan karena membantu menentukan kekuatan pipa, tekanan maksimal yang dapat ditahan, serta daya tahan pipa terhadap benturan dan tekanan internal.
Sebagai contoh mudah di bawah ini,
-
SDR kecil → dinding pipa lebih tebal, bisa menahan tekanan lebih tinggi.
-
SDR besar → dinding pipa lebih tipis, tekanan yang bisa ditahan lebih rendah.
Contohnya, pipa SDR 11 memiliki dinding lebih tebal dibanding SDR 17 dengan diameter yang sama, sehingga mampu menahan tekanan lebih tinggi.
SDR sangat penting dalam sistem perpipaan tekanan. Selain itu, penggunaan nilai yang tepat akan mempengaruhi umur pakai instalasi. Banyak proyek menggunakan pipa PE, PVC, atau HDPE yang memiliki nilai SDR berbeda. Karena itu, pemilihan SDR tidak boleh dilakukan secara sembarangan. Nilai ini berperan penting pada keamanan sistem. Selain itu, nilai SDR sering dijadikan acuan standar internasional.

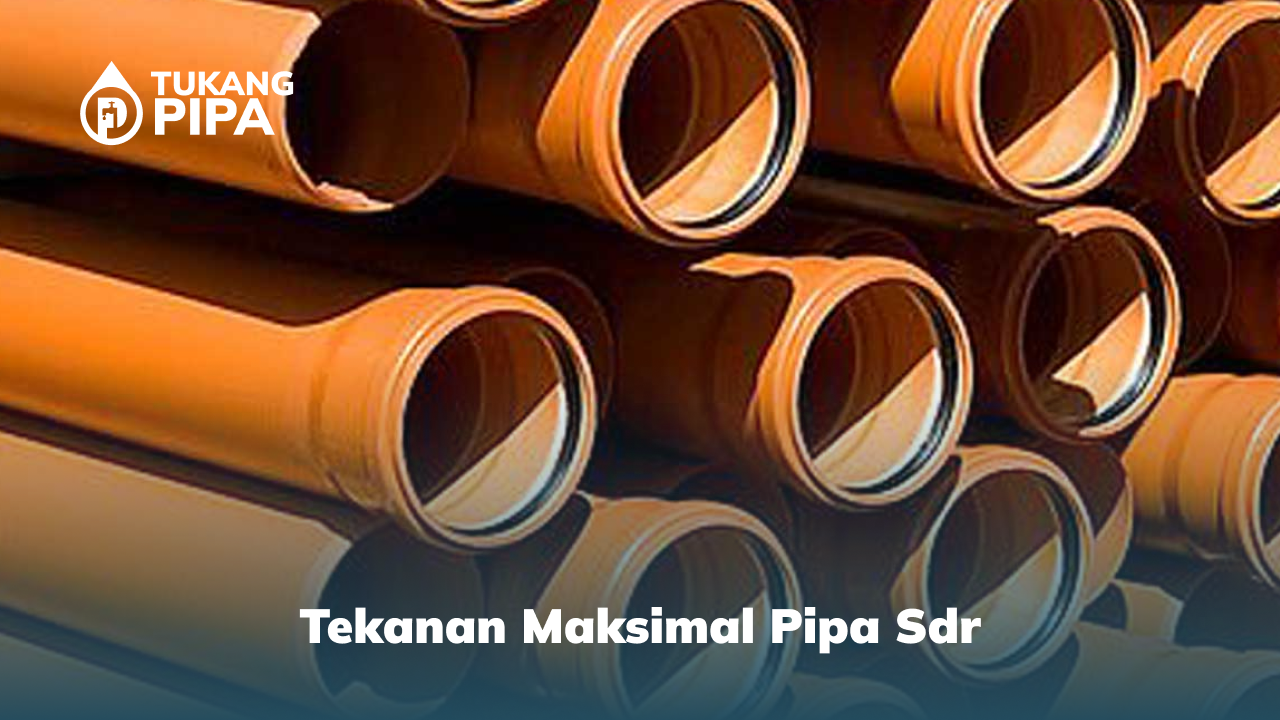

Tekanan Maksimal Pipa SDR
Tekanan maksimal pipa SDR ditentukan oleh:
1. Jenis material pipa
a. Pipa PVC: biasanya tekanan nominal 6–16 bar tergantung SDR.
b. Pipa HDPE/PPR: lebih fleksibel, tekanan bisa sampai 20 bar atau lebih.
2. SDR pipa
SDR pada pipa, atau Standard Dimension Ratio, menunjukkan rasio antara diameter luar pipa dengan ketebalan dindingnya. Semakin kecil nilai SDR, artinya dinding pipa lebih tebal sehingga pipa dapat menahan tekanan lebih tinggi. Sebagai contoh, pipa dengan SDR 11 memiliki ketebalan dinding yang cukup untuk menahan tekanan nominal hingga 16 bar. Sementara itu, pipa SDR 13,6 memiliki tekanan nominal sekitar 12,5 bar, dan pipa SDR 17 yang dindingnya lebih tipis hanya mampu menahan tekanan hingga 10 bar. Dengan memahami hubungan antara SDR dan tekanan nominal, pemilihan pipa dapat disesuaikan dengan kebutuhan tekanan sistem agar aman dan tahan lama.
3. Suhu operasional
Semakin tinggi suhu air, kekuatan pipa menurun. Misalnya, pipa HDPE PN16 hanya bisa menahan ~12 bar pada 70°C.
4. Faktor Keamanan
Produsen biasanya memberi faktor keamanan 1,25–1,5. Jadi tekanan operasi harus lebih rendah dari tekanan nominal agar aman.
Hubungan Antara Nilai SDR dan Tekanan Maksimal
Nilai SDR memiliki hubungan langsung yang bersifat berbanding terbalik dengan kemampuan pipa menahan tekanan. SDR atau Standard Dimension Ratio dihitung dari perbandingan antara diameter luar pipa dan ketebalan dinding pipa. Karena itu, semakin kecil nilai SDR, semakin tebal dinding pipa dibandingkan dengan diameternya. Ketebalan dinding yang lebih besar membuat pipa mampu menerima tekanan internal lebih tinggi tanpa mengalami deformasi atau kerusakan.
Sebaliknya, ketika nilai SDR semakin besar, itu berarti dinding pipa lebih tipis relatif terhadap diameternya. Kondisi ini membuat pipa hanya mampu menahan tekanan rendah hingga sedang. Itulah sebabnya pipa SDR besar biasanya digunakan untuk saluran gravitasi, drainase, atau instalasi non-tekanan lainnya.
Secara teknis, hubungan antara SDR dan tekanan maksimal dapat dilihat dari tabel PN (Pressure Nominal). Pipa SDR 11, misalnya, mampu menahan tekanan tinggi hingga sekitar PN16, karena dindingnya tebal dan kuat. Sementara pipa SDR 21 atau SDR 26 hanya mampu menahan tekanan lebih rendah seperti PN6–PN10, yang mencerminkan ketebalan dinding lebih tipis. Perbedaan kemampuan menahan tekanan ini sangat penting dalam desain sistem air bersih, irigasi bertekanan, dan jaringan pipa industri.
Selain itu, nilai SDR membantu insinyur menentukan margin keamanan pada pipa. Semakin rendah nilai SDR, semakin aman pipa digunakan untuk tekanan dinamis, seperti sistem pompa atau jaringan distribusi air bertekanan tinggi. Sementara itu, nilai SDR tinggi lebih efisien untuk aliran bebas tekanan karena lebih ekonomis dan lebih mudah dipasang pada jalur yang tidak membutuhkan ketahanan tekanan signifikan.

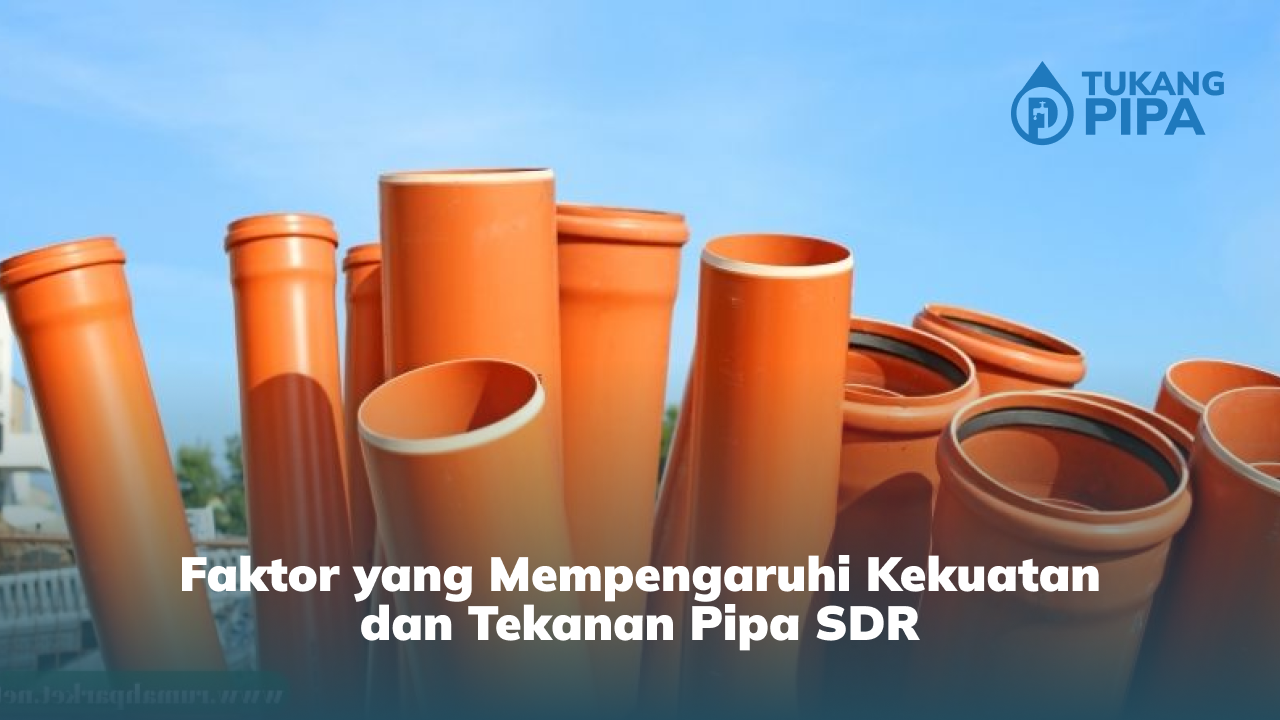

Faktor yang Mempengaruhi Kekuatan dan Tekanan Pipa SDR
Berikut faktor yang mempengaruhi kekuatan dan tekanan pipa SDR:
1. Material Pembuat Pipa
Jenis material seperti HDPE, PVC, atau PE-100 sangat memengaruhi kekuatan tarik dan kemampuan pipa menahan tekanan.
2. Ketebalan Dinding Pipa
Dinding yang lebih tebal (SDR kecil) meningkatkan ketahanan pipa terhadap tekanan internal.
3. Diameter Pipa
Diameter besar dengan dinding tipis menurunkan kemampuan pipa menahan tekanan karena rasio SDR meningkat.
4. Kualitas Proses Produksi
Metode ekstrusi, kualitas bahan baku, dan kontrol produksi menentukan homogenitas dinding pipa dan kekuatan akhirnya.
5. Suhu Air yang Mengalir
Semakin tinggi suhu, semakin kecil kemampuan pipa menahan tekanan karena material akan melemah.
6. Tekanan Kerja dan Variasi Tekanan
Sistem dengan tekanan dinamis atau fluktuasi tinggi memberi beban lebih besar pada pipa dibanding tekanan stabil.
7. Metode Instalasi di Lapangan
Pemasangan yang salah, seperti tikungan tajam atau penempatan tanpa penopang, dapat menurunkan kekuatan pipa.
8. Kondisi Lingkungan Sekitar Pipa
Faktor seperti paparan sinar UV, tanah agresif, atau tekanan tanah eksternal memengaruhi umur dan kekuatan pipa.
9. Usia dan Degradasi Material
Pipa yang sudah lama digunakan akan mengalami penurunan kekuatan akibat faktor usia dan paparan lingkungan.
10. Jenis Sambungan yang Digunakan
Kualitas fitting dan metode penyambungan mempengaruhi ketahanan tekanan keseluruhan sistem pipa.
Kesimpulan
Tekanan maksimal pipa SDR harus dipahami sebelum instalasi dilakukan. Selain itu, pemahaman SDR membantu memilih pipa yang sesuai kebutuhan. Hubungan antara nilai SDR dan kekuatan pipa sangat penting bagi sistem perpipaan. Karena itu, pemilihan SDR yang tepat akan meningkatkan umur pakai instalasi.
