8 Jenis Sambungan Pipa Besi dan Fungsinya

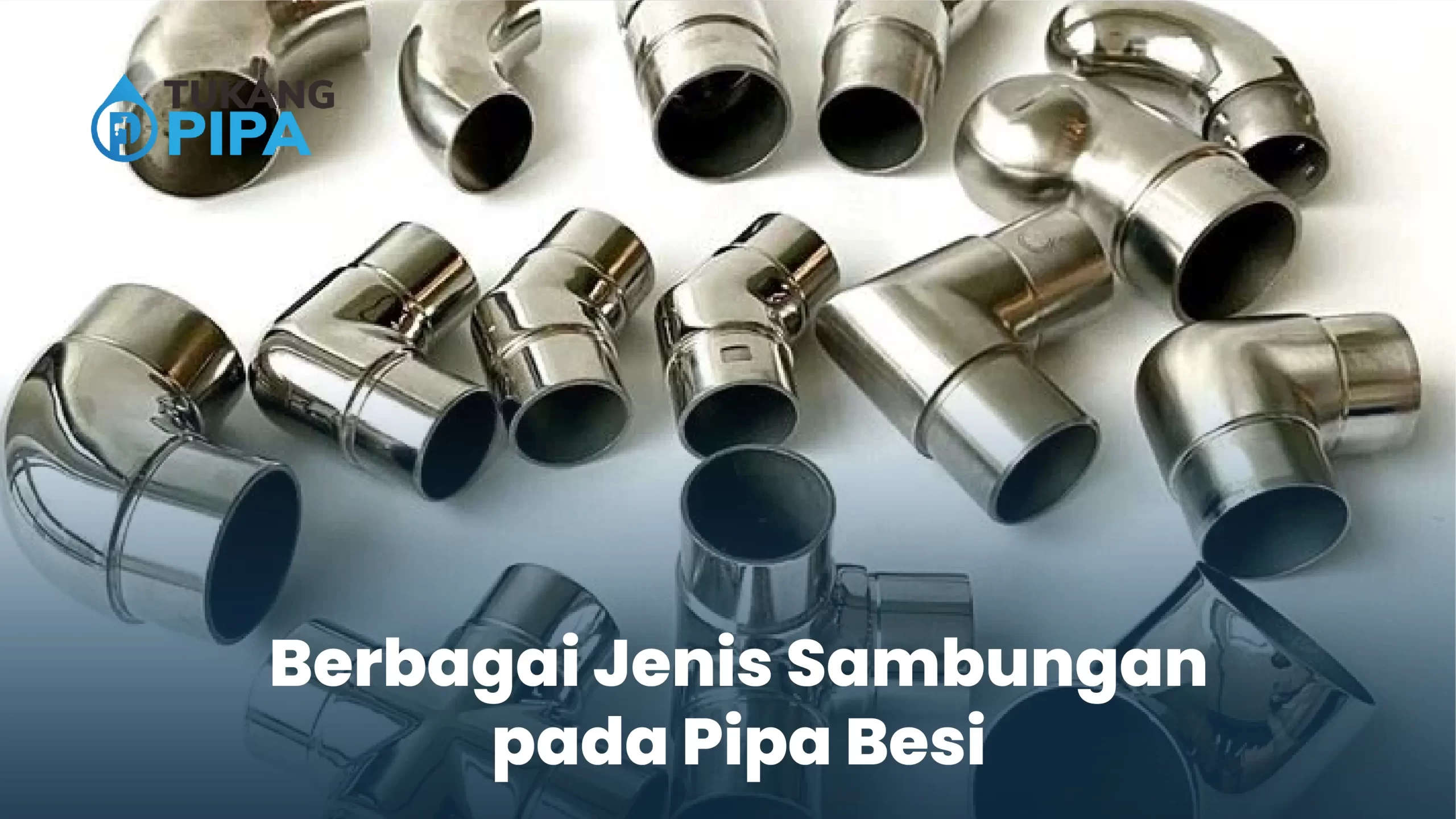

Berbagai Jenis Sambungan pada Pipa Besi

Memilih komponen yang tepat dalam sistem pemipaan logam merupakan langkah penting untuk memastikan penyaluran air atau gas berjalan tanpa kendala kebocoran.

Material besi kokoh membutuhkan aksesori penyambung yang memiliki presisi tinggi agar mampu menahan tekanan besar. Nah, berikut ini ada beberapa jenis sambungan pada pipa besi yaitu:

1. Socket (Kopling)

Jenis sambungan yang paling mendasar adalah socket atau sering menyebutnya sebagai kopling. Komponen ini berbentuk tabung pendek dengan ulir bagian dalam pada kedua ujungnya.

2. Elbow (Siku)

Elbow adalah sambungan yang berfungsi untuk mengubah arah aliran pipa dengan sudut tertentu, biasanya 90 atau 45 derajat.

3. Sambungan Tee

Untuk sambungan tee memiliki bentuk menyerupai huruf “T” dengan tiga lubang koneksi yang saling terhubung. Fungsi utamanya adalah untuk membagi satu aliran utama menjadi dua jalur penyaluran.

4. Reducer

Reducer merupakan komponen yang penggunaannya untuk menyambungkan dua batang pipa, yang memiliki ukuran diameter berbeda.

5. Sambungan Union

Sambungan jenis union memiliki desain unik yang memungkinkan pipa untuk lepas pasang tanpa harus memotong atau memutar batang pipanya.

Komponen ini biasanya meletakkannya dekat pompa air atau tangki penampungan.

6. Bagian Cap (Tutup)

Cap atau tutup pipa berfungsi untuk menyumbat ujung jalur pipanya secara permanen atau sementara. Komponen ini memiliki ulir pada bagian dalam dan efektif untuk menghentikan aliran air.

7. Jenis Bushing

Bushing adalah jenis sambungan yang penggunaannya untuk memperkecil ukuran lubang pada sebuah fitting atau mesin.

8. Jenis Cross

Sambungan cross memiliki empat lubang sekaligus yang membentuk tanda silang guna membagi aliran ke empat arah berbeda.

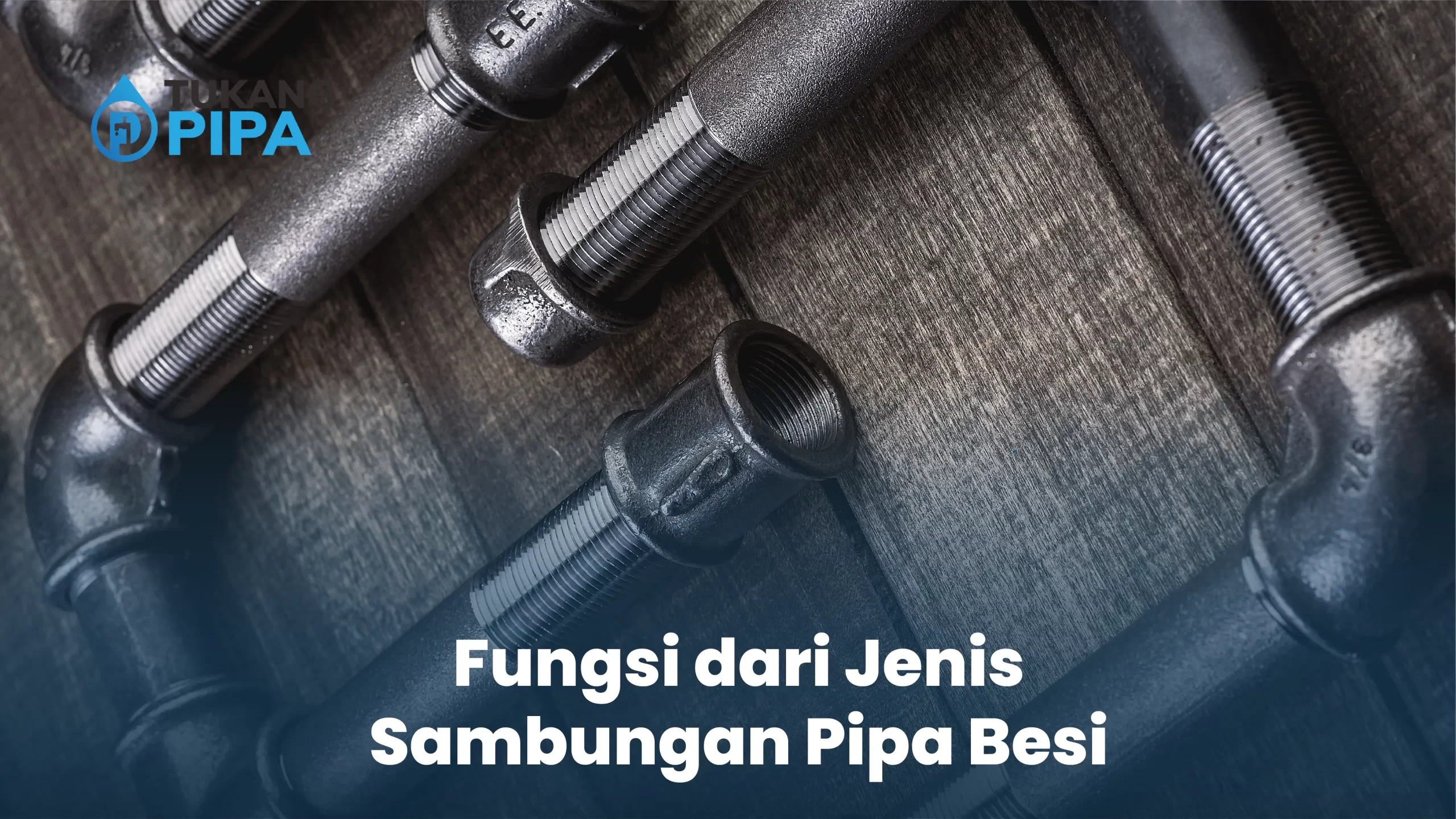

Fungsi dari Jenis Sambungan Pipa Besi

Memahami fungsi spesifik dari setiap komponen penyambung merupakan kunci utama dalam merancang sistem perpipaan efisien, aman, dan minim hambatan.

Edukasi mengenai kegunaan teknis dari masing-masing fitting sangat penting bagi siapapun yang ingin melakukan renovasi atau instalasi air.

Nah, berikut ini ada beberapa fungsi tersendiri dari jenis sambungan pipa besi yaitu:

1. Memperpanjang Jalur Pipa secara Lurus

Fungsi utama dari komponen socket atau kopling adalah untuk menghubungkan dua batang pipa besi dalam satu garis lurus.

Jadi, komponen ini sangat berguna saat membutuhkan jangkauan pipa yang lebih panjang.

2. Mengubah Arah Aliran Fluida

Komponen elbow atau siku berfungsi untuk membelokkan aliran air sesuai dengan geometri ruangan atau jalur yang telah tertentu.

Dengan menggunakan elbow, maka bisa mengarahkan pipa melewati sudut dinding atau rintangan bangunan.

3. Menciptakan Jalur Percabangan Aliran

Fungsi dari sambungan tee adalah untuk membagi satu aliran air utama menjadi dua jalur aliran yang berbeda arah.

Hal ini memungkinkan untuk menyalurkan air dari sumber utama menuju ke dua titik lokasi.

4. Menyesuaikan Transisi Ukuran Diameter

Reducer berfungsi untuk menyambungkan dua pipa yang memiliki ukuran diameter berbeda guna menyesuaikan kebutuhan debit aliran air.

5. Memudahkan Proses Bongkar Pasang

Sambungan union memiliki fungsi khusus untuk memberikan kemudahan akses saat perlu melakukan pemeliharaan atau penggantian komponen tertentu.

6. Menutup Ujung Jalur Distribusi

Komponen cap atau tutup berfungsi untuk menghentikan aliran air secara total pada ujung jalur perpipaan yang belum digunakan.

Fungsi ini sangat penting untuk menjaga tekanan sistem tetap stabil.

7. Menghubungkan Aksesori dengan Ukuran Berbeda

Bushing berfungsi sebagai adaptor yang memungkinkan aksesori berukuran kecil seperti keran atau sensor suhu, terpasang pada lubang pipa yang lebih besar.

Desainnya yang ringkas membuat bushing efektif penggunaannya pada area sempit.

8. Mendistribusikan Aliran ke Empat Arah

Sambungan cross berfungsi sebagai pusat penyaluran yang membagi aliran air dari satu titik pusat menuju ke empat arah sekaligus.

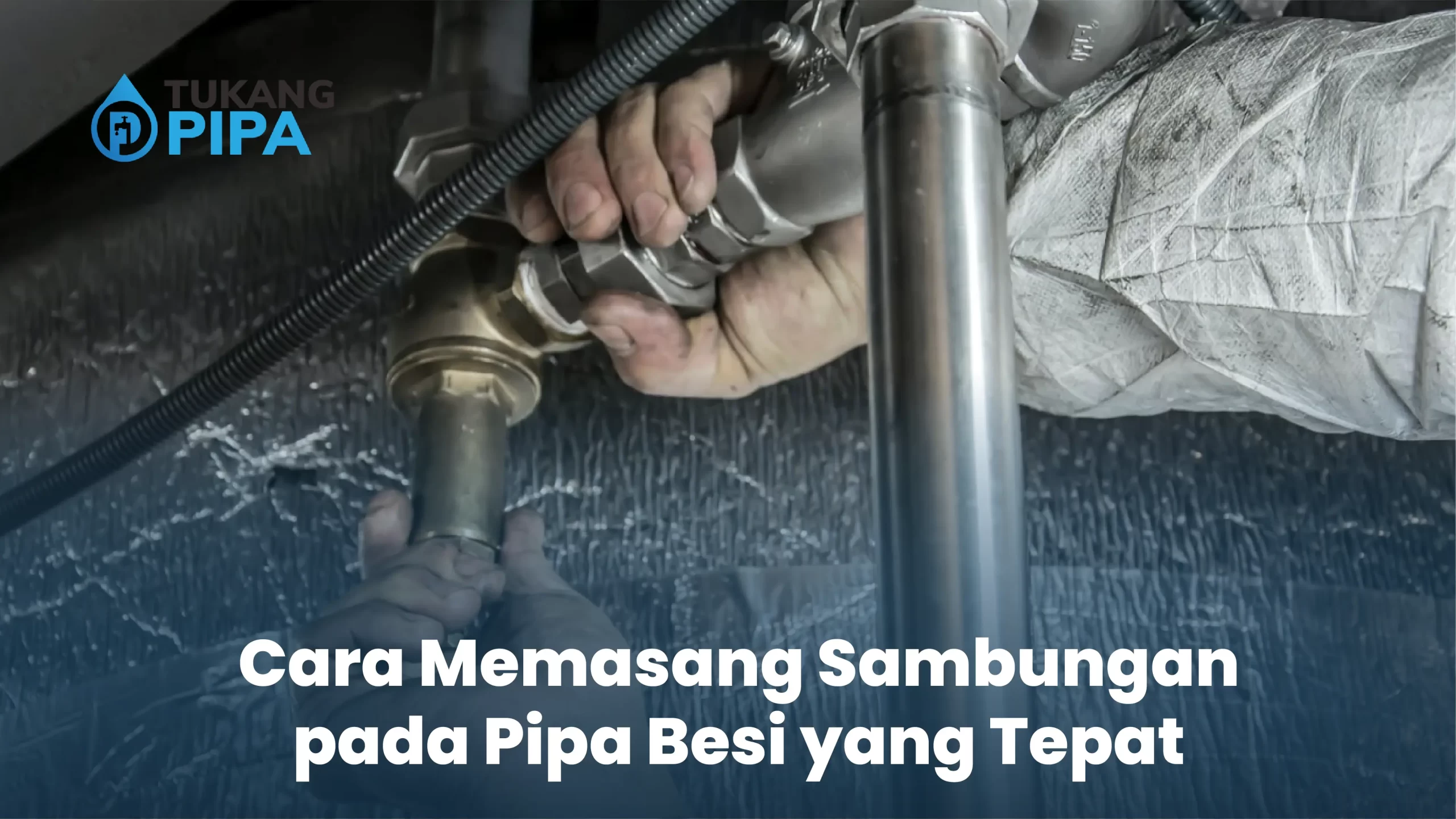

Cara Memasang Sambungan pada Pipa Besi yang Tepat

Melakukan instalasi pemipaan logam memerlukan teknik yang presisi guna menjamin kekuatan sambungan terhadap tekanan air tinggi serta mencegah risiko kebocoran.

Berbeda dengan pipa plastik, material besi memiliki karakteristik yang kaku dan menggunakan sistem ulir (drat) yang harus terpasang dengan rapat.

Oleh karena itu, berikut ini ada cara dalam memasang sambungan pada pipa besi yang tepat yaitu:

1. Membersihkan Bagian Ulir (Drat)

Langkah pertama adalah memastikan bagian ulir pada ujung pipa maupun dalam sambungan benar-benar bersih dari debu, minyak, atau sisa potongan besi

2. Melilitkan Seal Tape dengan Benar

Lilitkan selotip putih khusus pipa (seal tape) pada bagian ulir luar pipa sebanyak 5 hingga 10 putaran secara rapat. Pastikan arah lilitan searah dengan putaran jarum jam agar seal tape tidak terlepas.

3. Menggunakan Pasta Pipa (Pipe Dope)

Bisa menambahkan sedikit pasta khusus pipa atau pipe dope pada atas lilitan seal tape guna memberikan perlindungan ganda.

4. Menyejajarkan Posisi Pipa dan Sambungan

Pastikan posisi pipa dan lubang sambungan berada dalam satu garis lurus yang sangat presisi sebelum mulai memutarnya.

5. Memutar Menggunakan Tangan Terlebih Dahulu

Putarlah pipa ke dalam sambungan menggunakan tangan hingga terasa cukup kencang dan tidak bisa memutarnya lagi secara manual.

6. Mengencangkan dengan Kunci Pipa (Pipe Wrench)

Gunakanlah kunci pipa berkualitas guna memberikan putaran akhir hingga sambungan benar-benar terkunci secara maksimal.

Berikan tekanan yang mantap namun hindari memaksakan putaran jika sudah terasa sangat keras.

7. Memeriksa Kerapatan Secara Visual

Lakukanlah pemeriksaan visual pada titik pertemuan antara pipa dan sambungan guna memastikan tidak ada bagian seal tape yang terjepit keluar secara berlebihan.

8. Melakukan Uji Tekanan Air

Setelah semua bagian terpasang, alirkan air secara bertahap ke dalam sistem perpipaan dan perhatikan setiap titik sambungan.
