Spesifikasi Pipa SDR untuk Air – Memilih pipa untuk instalasi air bersih tidak boleh hanya memperhatikan harga dan ukuran diameter. Kesalahan menentukan jenis pipa dapat menyebabkan kebocoran, penurunan tekanan, hingga kerusakan jaringan distribusi. Salah satu parameter penting dalam memilih pipa adalah spesifikasi pipa SDR untuk air bersih.
Istilah SDR sering ditemukan pada pipa HDPE dan jenis pipa termoplastik lainnya. Dengan memahami SDR, pemilik bangunan dapat menentukan material yang sesuai dengan kebutuhan instalasi. Berikut penjelasan mengenai pengertian, kelas tekanan, cara perhitungan, dan tips memilih pipa SDR secara tepat.

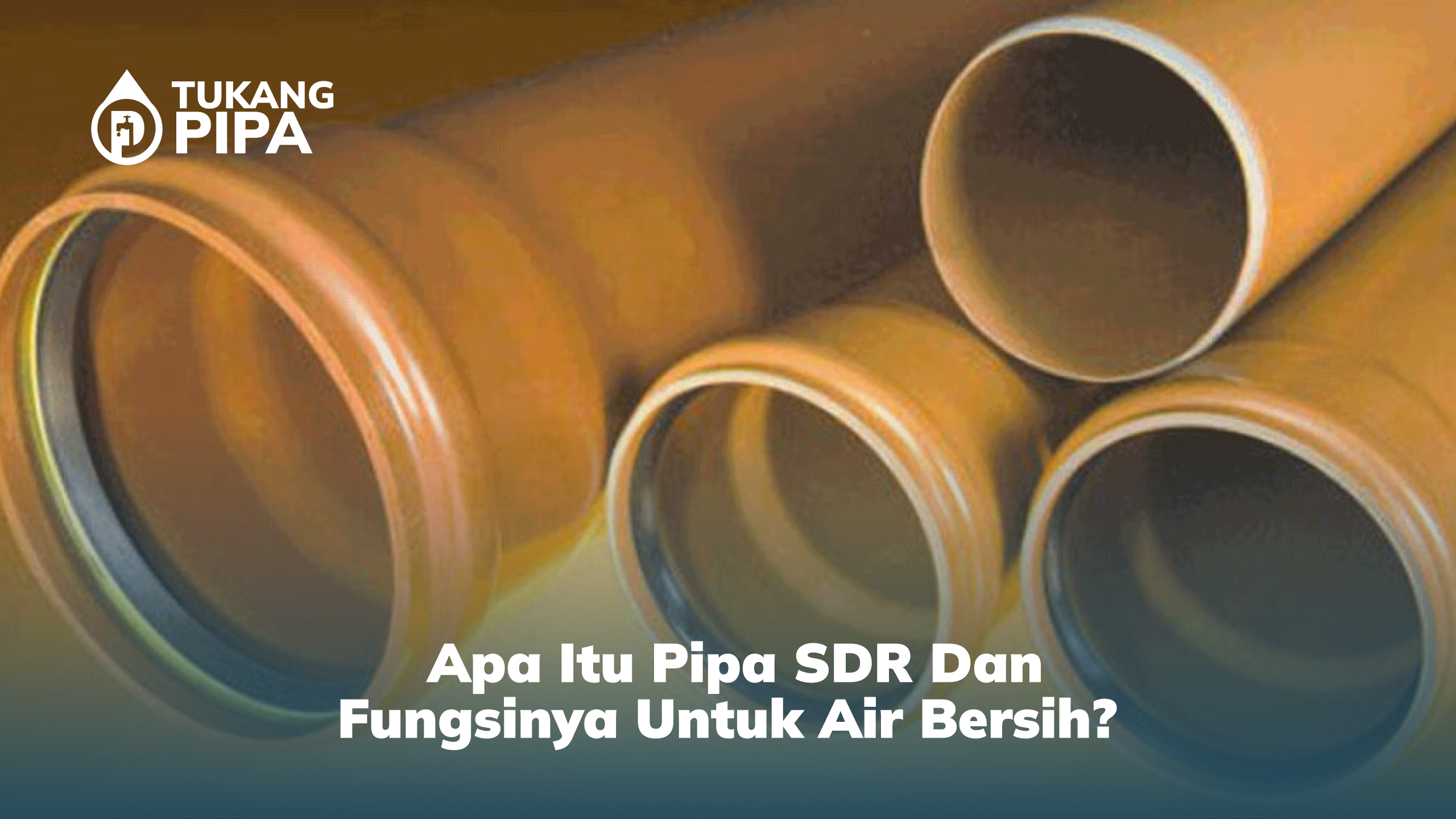

Apa Itu Pipa SDR dan Fungsinya untuk Air Bersih?
SDR merupakan parameter teknis yang digunakan untuk menunjukkan perbandingan dimensi pipa. Informasi ini membantu menentukan karakteristik dinding dan kemampuan pipa menghadapi tekanan.
1. Pengertian Standard Dimension Ratio
SDR merupakan singkatan dari Standard Dimension Ratio, yaitu perbandingan antara diameter luar nominal dan ketebalan dinding nominal pipa.
Rumusnya adalah:
- SDR = Diameter luar pipa ÷ Ketebalan dinding
Semakin kecil angka SDR pada pipa dengan diameter luar sama, semakin tebal dinding pipanya.
2. Fungsi SDR pada Sistem Perpipaan
SDR membantu mengidentifikasi dimensi dinding pipa untuk kebutuhan instalasi tertentu. Pada jaringan air bersih, informasi tersebut digunakan bersama spesifikasi material dan kelas tekanan. Dengan demikian, pemilihan pipa dapat disesuaikan dengan kondisi operasional.
3. Hubungan SDR dan Ketebalan Pipa
Pipa SDR 11 memiliki dinding lebih tebal dibandingkan SDR 17 apabila diameter luar keduanya sama. Perbedaan ketebalan memengaruhi kemampuan menahan tekanan internal. Namun, angka SDR saja tidak cukup untuk menentukan tekanan kerja tanpa mengetahui jenis material dan standar produknya.
4. Penggunaan Pipa SDR di Air Bersih
Pipa dengan klasifikasi SDR banyak digunakan pada sistem distribusi air bersih, termasuk jaringan bawah tanah dan instalasi bangunan. Salah satu contohnya adalah pipa HDPE berbahan PE100. Material tersebut dikenal fleksibel, tahan korosi, dan dapat disambung menggunakan metode penyambungan yang sesuai.

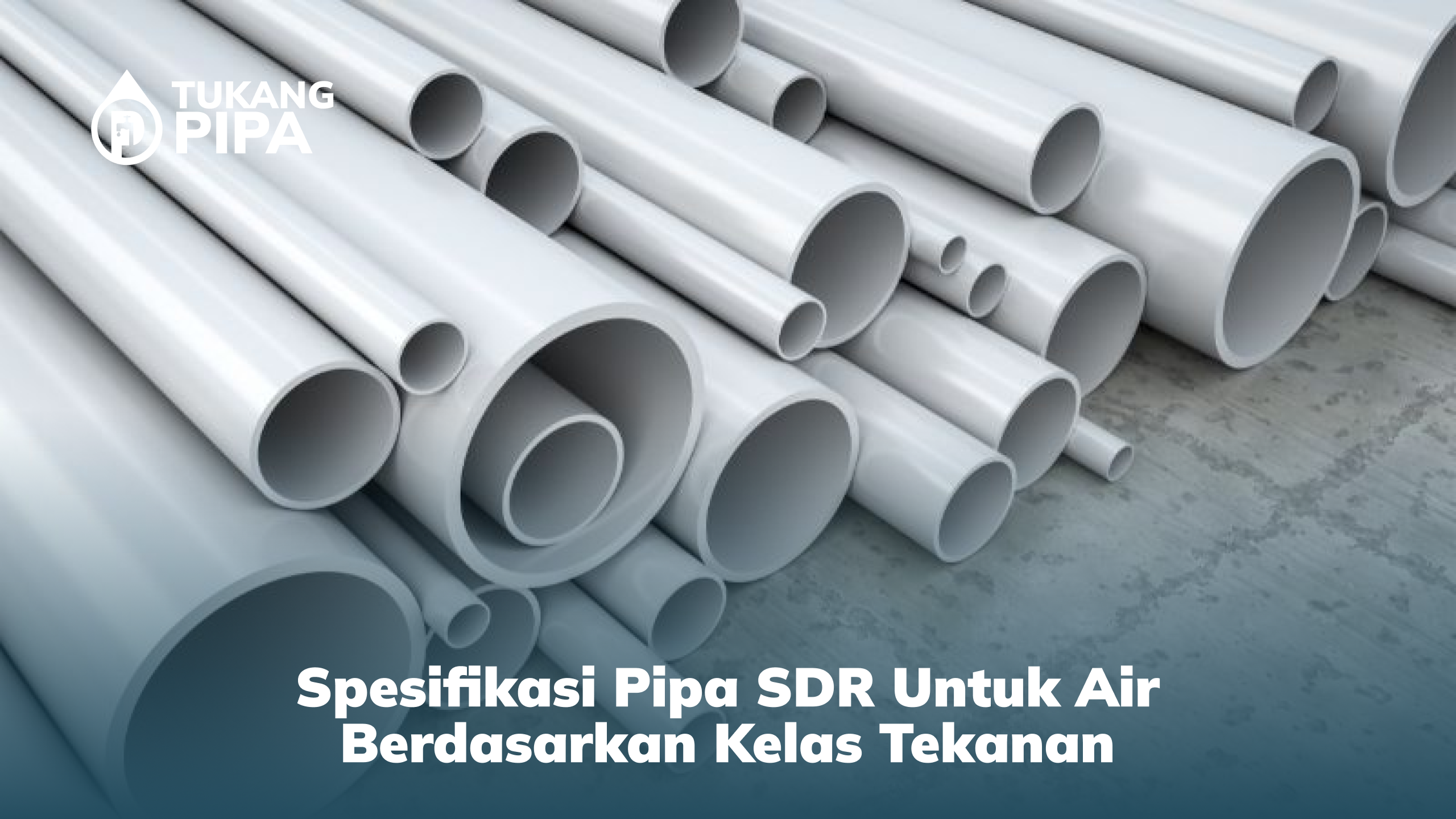

Spesifikasi Pipa SDR untuk Air Berdasarkan Kelas Tekanan
Pada pipa HDPE, angka SDR berkaitan dengan kelas tekanan atau Pressure Nominal (PN). Namun, hubungan tersebut bergantung pada jenis material serta standar yang digunakan.
1. Pipa SDR 11
Pipa SDR 11 memiliki dinding relatif tebal sehingga sering digunakan pada jaringan yang membutuhkan kemampuan tekanan lebih tinggi. Untuk pipa PE100 pada kondisi acuan standar tertentu, SDR 11 umumnya berkaitan dengan kelas PN16 atau tekanan nominal 16 bar.
2. Pipa SDR 13,6
SDR 13,6 memiliki dinding lebih tipis dibandingkan SDR 11 pada diameter luar yang sama. Pada pipa PE100, kelas ini umumnya berkaitan dengan PN12,5. Penggunaannya dapat dipertimbangkan pada jaringan distribusi sesuai tekanan rencana.
3. Pipa SDR 17
Pipa SDR 17 banyak digunakan untuk sistem distribusi air bersih dengan kebutuhan tekanan menengah. Untuk material PE100, SDR 17 umumnya berkaitan dengan PN10. Namun, pemilihan tetap harus mempertimbangkan lonjakan tekanan dan kondisi operasional.
4. Pipa SDR 21
Pipa SDR 21 mempunyai dinding lebih tipis dibandingkan beberapa kelas sebelumnya. Pada pipa PE100, spesifikasi ini umumnya berkaitan dengan PN8. Kesesuaiannya harus diperiksa berdasarkan tekanan kerja dan standar produk.
Tabel Perbandingan SDR dan Kelas Tekanan
| Jenis Pipa PE100 | Kelas Tekanan Umum | Tekanan Nominal |
|---|---|---|
| SDR 11 | PN16 | 16 bar |
| SDR 13,6 | PN12,5 | 12,5 bar |
| SDR 17 | PN10 | 10 bar |
| SDR 21 | PN8 | 8 bar |
| SDR 26 | PN6,3 | 6,3 bar |
Tabel merupakan acuan umum untuk pipa PE100 pada kondisi referensi standar. Kelas tekanan dapat berbeda pada material lain atau kondisi suhu tertentu.
Cara Menghitung Pipa SDR untuk Instalasi Air Bersih
Perhitungan SDR membantu memahami hubungan antara diameter dan ketebalan dinding pipa. Berikut langkah sederhana yang dapat diterapkan.
1. Tentukan Diameter Luar Pipa
Langkah pertama adalah mengetahui diameter luar nominal pipa berdasarkan spesifikasi produsen. Sebagai contoh, gunakan pipa HDPE dengan diameter luar 110 mm. Ukuran ini menjadi dasar untuk menghitung ketebalan dinding.
2. Pilih Nilai SDR Terlebih Dulu
Pilih nilai SDR berdasarkan kelas tekanan dan jenis material yang dibutuhkan. Misalnya, instalasi menggunakan pipa PE100 SDR 11. Nilai tersebut digunakan untuk memperkirakan ketebalan nominal secara matematis.
3. Gunakan Rumus Ketebalan Dinding
Rumus dasar yang digunakan adalah:
- Ketebalan dinding = Diameter luar ÷ SDR
Contoh perhitungan:
- 110 mm ÷ 11 = 10 mm
Artinya, hasil perhitungan rasio menunjukkan ketebalan sekitar 10 mm.
4. Cocokkan pada Standar Produk
Hasil perhitungan sederhana perlu dicocokkan dengan tabel dimensi standar pipa. Ketebalan nominal aktual dapat mengikuti pembulatan dan ketentuan toleransi standar. Karena itu, gunakan katalog teknis produsen untuk menentukan ukuran pembelian.
5. Evaluasi Tekanan Kerja Instalasi
Setelah mengetahui SDR, periksa tekanan operasional jaringan. Pertimbangkan tekanan statis, kehilangan tekanan, perubahan suhu, dan potensi lonjakan tekanan akibat pengoperasian pompa. Perhitungan hidraulis tetap diperlukan untuk memastikan sistem bekerja aman.

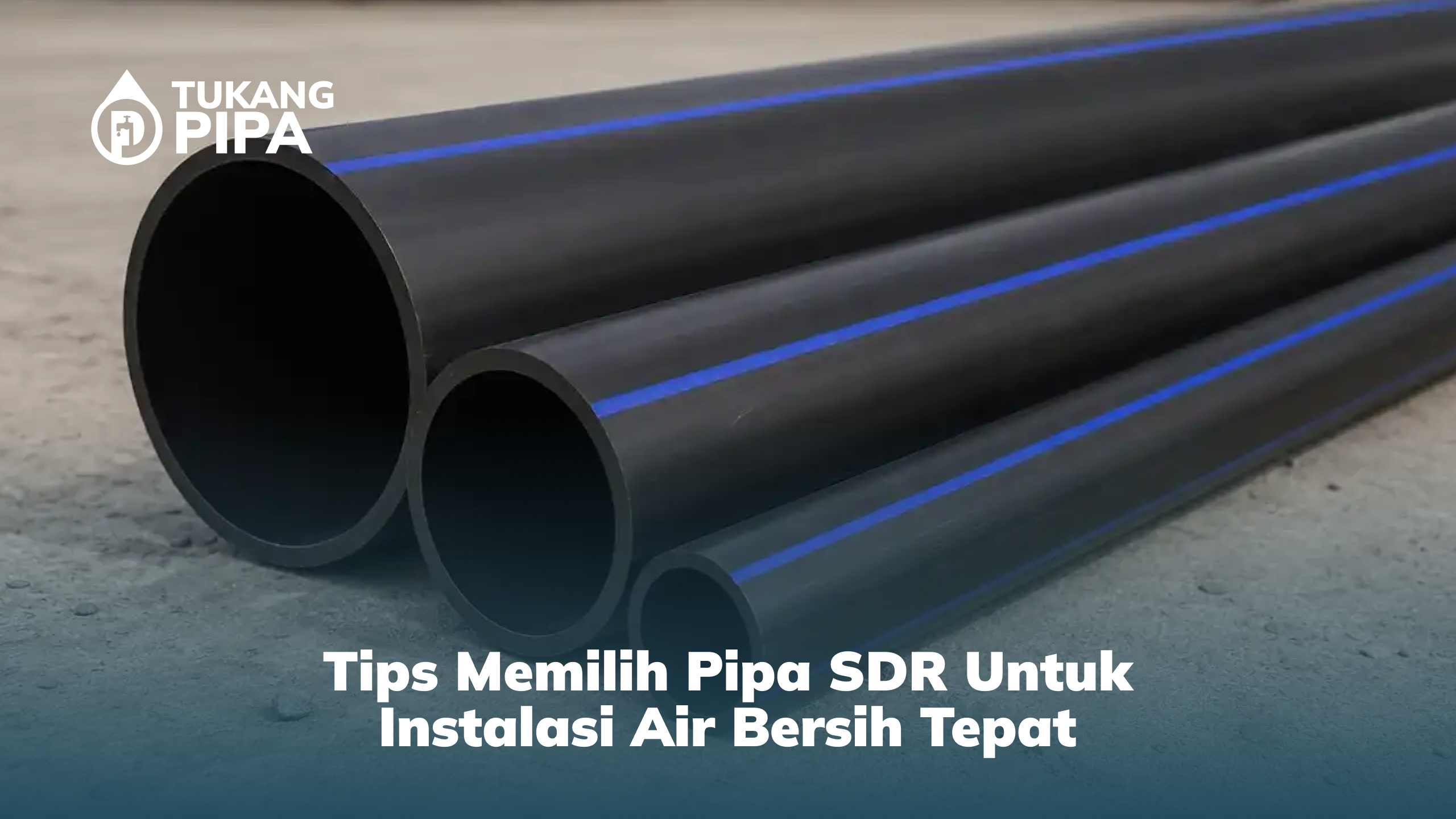

Tips Memilih Pipa SDR untuk Instalasi Air Bersih Tepat
Pemilihan pipa yang sesuai membantu menjaga distribusi air dan mengurangi risiko kerusakan instalasi. Berikut beberapa hal yang perlu diperhatikan.
1. Sesuaikan Tekanan Operasional
Pastikan kelas tekanan pipa lebih tinggi atau sesuai dengan tekanan maksimum yang diperhitungkan dalam desain. Jangan hanya menggunakan tekanan normal sebagai acuan. Lonjakan tekanan akibat pompa atau penutupan katup juga perlu diperhitungkan.
2. Pilih Material Sesuai Kebutuhan
Pipa HDPE PE100 sering digunakan pada jaringan distribusi air bersih karena fleksibel dan tahan korosi. Namun, pemilihan material tetap harus mempertimbangkan suhu, kondisi lingkungan, serta metode pemasangan. Pastikan produk memang diperuntukkan bagi air bersih.
3. Periksa Standar dan Sertifikasi
Pilih pipa dengan spesifikasi yang mengacu pada standar produk yang relevan, seperti SNI atau ISO yang berlaku. Periksa penandaan material, diameter, SDR, dan identitas produsen pada badan pipa. Informasi tersebut membantu memastikan kesesuaian produk.
4. Periksa Fitting yang Kompatibel
Sambungan menjadi bagian penting dalam menjaga kekuatan jaringan perpipaan. Gunakan fitting dan metode penyambungan yang sesuai dengan material serta dimensi pipa. Pada HDPE, penyambungan dapat menggunakan metode butt fusion atau electrofusion berdasarkan kebutuhan sistem.
5. Cek Biaya dan Masa Penggunaan
Pipa berdinding lebih tebal umumnya membutuhkan material lebih banyak sehingga dapat memengaruhi harga. Namun, memilih SDR terlalu besar hanya demi menghemat biaya dapat meningkatkan risiko apabila tekanan kerja tidak sesuai. Utamakan spesifikasi teknis sebelum mempertimbangkan harga.
Baca Juga: Bagaimana Pasang Elbow Pipa Besi Anti Rembes?
Butuh bantuan? Gunakan Jasa Tukang Pipa profesional dengan klik tombol berikut ini untuk mendapatkan penanganan sesuai kebutuhan.
Kesimpulan
Memahami spesifikasi pipa SDR untuk air bersih membantu menentukan ketebalan dinding dan kelas tekanan yang sesuai. Semakin kecil nilai SDR pada diameter sama, semakin tebal dinding pipanya. Pastikan pemilihan mempertimbangkan material, tekanan operasional, standar produk, dan kualitas sambungan agar instalasi air bersih lebih aman dan tahan lama.
